폐수에서 질소를 안전하고 효율적으로 제거하기 위해서는 질산화 및 탈질화 공정이 최적화되도록 서로 조율해야 합니다. 질산화 공정은 임의의 주어진 시간에 산소를 얼마나 정확하게 공급하는지에 좌우됩니다. 생물학적 처리 공정에 산소가 너무 적게 공급될 경우 배출구에서 정확한 한계치를 달성할 수 없습니다. 컴프레서를 계속하여 최대 속도로 작동할 경우 엄청난 에너지가 소모될 것입니다.
폐수 처리장에서 사용되는 송풍기는 엄청난 양의 전기를 필요로 합니다. 플랜트의 총 에너지 요구량에서 차지하는 비중이 70%에 달합니다. Liquiline Control을 사용하여 질소 제거를 최적화하고 엄청난 비용 절감 잠재력을 활용하십시오. 이 자동화 시스템은 유입 부하와 암모늄 및 총 질소에 대한 개별 한계를 바탕으로 암모늄 및 질산염 제거를 제어합니다. 결과적으로 안정성이 높고 에너지를 절감해 주는 폐수 탈질화를 구현할 수 있습니다.
Liquiline Control 자동화 솔루션은 폐수로부터 질소 및 암모늄이 항상 효율적으로 한계치에 따라 제거되도록 보장합니다.
Liquiline Control은 컴프레서 속도를 동적으로 조정해 줍니다(예를 들어, 소량의 공기만 송풍해도 되는 밤 시간에는 저부하로 작동시킵니다).
디지털 암모늄 및 질소 센서 ISEmax CAS40D가 설치된 저류조에서는 효율적으로 측정 가능합니다.
Memosens 기술이 적용된 디지털 산소 센서는 모든 폭기 공정에 대해 탁월한 성능과 공정 안정성을 보장합니다(SBR, Anamox 등).
Liquiline Control을 사용하면 장소에 상관없이 관제실에서 혹은 이동 중에 한계치 및 제어 파라미터를 관리할 수 있습니다.
생물학적 처리장의 구역을 최대 세 곳까지 독립적으로 동시에 원격 제어를 지원하여 이점을 극대화할 수 있습니다.
생물학적 처리 공정의 단계별 개요도

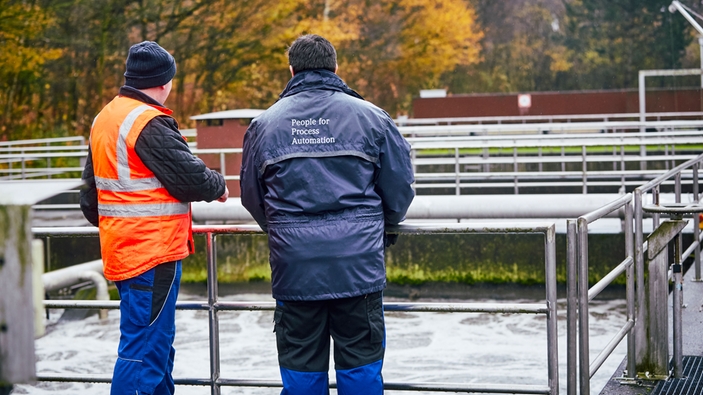

Liquiline Control 자동화 솔루션은 유입 부하의 변동에 따라 폭기 탱크에 대한 급기를 동적으로 제어합니다. 해당 산소, 암모늄 및 질산염의 농도와 폐수 유량을 바탕으로 공기량을 최적으로 조절합니다. 이러한 방식으로 총 질소 및 암모늄의 한계치가 확실하게 준수되도록 하는 동시에 활성 슬러지 공정에 소요되는 에너지와 비용을 대폭 절약할 수 있습니다.
예측 제어 전략을 통해 유입량 및 부하가 변동하는 상황에서도 항상 안전한 운영을 유지하고 폐수 처리장 배출구에서 총 질소 및 암모늄에 대해 정해진 한계치를 쉽게 준수할 수 있습니다.
자동화 시스템을 통해 생물학적 처리 공정에 대한 급기량과 에너지 소비량을 최적화합니다.
생물학적 처리장의 구역을 최대 세 곳까지 독립적으로 동시에 제어
미래의 조정을 위한 유연성을 유지하고 어느 때라도 단속적 폭기에서 연속 폭기로 전환할 수 있습니다.
어느 때라도 관련된 모든 파라미터(한계치 및 제어 파라미터)를 조정할 수 있기 때문에 공정에 대한 완전한 제어력을 항시 유지할 수 있습니다.
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |

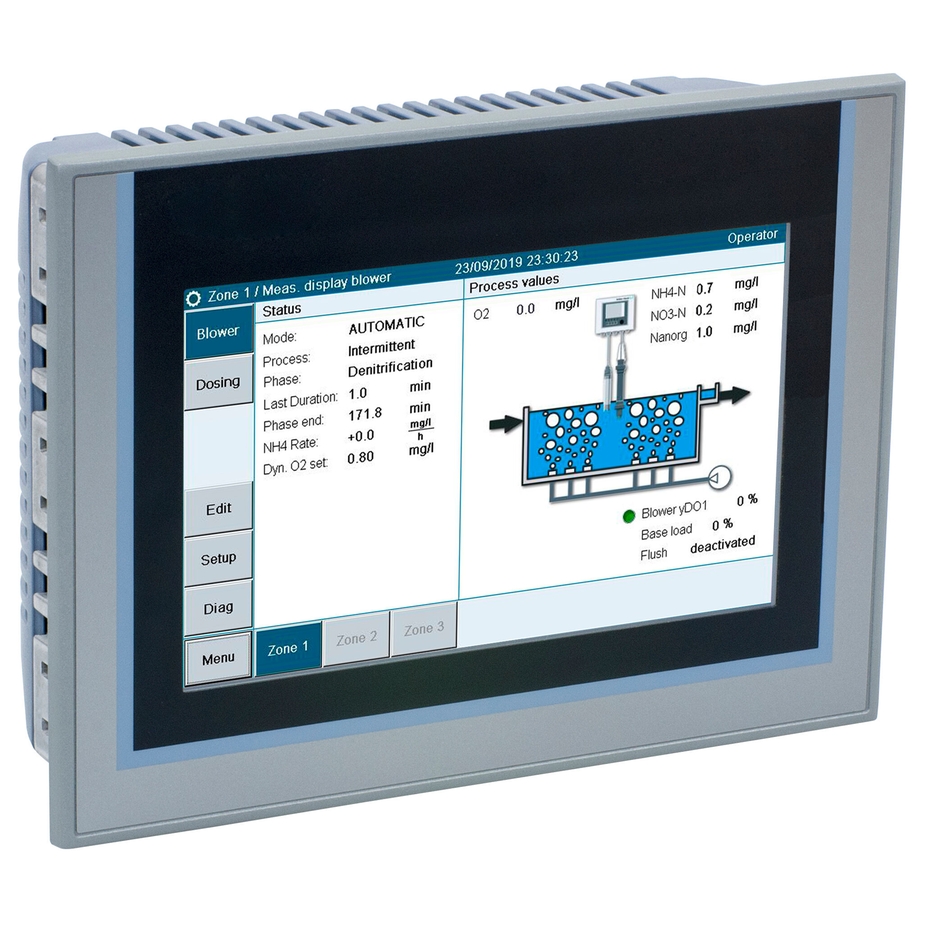

Liquiline Control은 폐수로부터 질소를 확실하게 제거하고, 첨두 부하 시에도 공정을 안정적으로 유지하고, 폭기 탱크에 대한 최적화된 급기를 통해 비용을 절감하게 해주는 PLC 기반 자동화 솔루션입니다. 아울러 하우징 구조가 다양한 모듈형, 확장형 및 분산형 시스템으로 설계됩니다. 이러한 유연성 덕분에 기존 공정 제어 시스템은 물론 계장 시스템에도 신속하고 용이하게 통합할 수 있습니다.
PLC(프로그램 가능 로직 컨트롤러) 기반
기존 캐비닛에 혹은 별도의 턴키 캐비닛으로 설치가 가능합니다.
디지털 필드버스 통신을 통해 기존 분산형 제어 시스템(DCS)에 용이하게 통합할 수 있습니다.
제어 소프트웨어, 필요한 계기(예: 이온 선택성 센서, 암모늄 분석계, 산소 센서) 및 다양한 서비스를 망라하는 전체 솔루션으로 제공할 수 있습니다.
측정치 및 센서 신호에 대한 검증이 가능합니다.
예측 제어 전략을 통해 암모늄 부하 최대치를 낮출 수 있습니다....
컨설팅
프로젝트 관리
공장 인수 시험(FAT)
현장 인수 시험(SAT)
인증(CE)
엔드레스하우저의 숙련된 서비스 엔지니어에 의한 시운전
현장 교육
원격 유지보수
가동 중 최적화
전 세계 어디서나 단일 공급원으로부터 설치, 유지보수 및 정비 서비스를 받을 수 있습니다.
