사양 정보
-
Process temperature
-50°C ... 280°C
(-60°F ... 540°F) -
Process pressure / max. overpressure limit
Vacuum ... 25 bar
(Vacuum ... 360 psi) -
Min. density of medium
Standard fork: 10 g/l
Short fork: 50 g/l
적용 분야

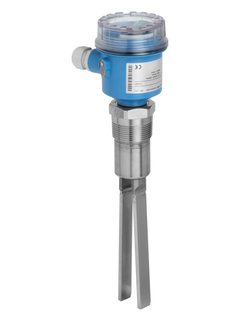

Soliphant FTM50은 저밀도 미세 입자 또는 분말 고체가 있는 사일로에서 사용할 수 있는 내구성이 우수한 포인트 레벨 스위치입니다. 분진 또는 가스 방폭 지역에서 사용할 수 있도록 국제 인증을 획득하여 다양한 어플리케이션에 적합하고, Tri-Clamp가 장착된 광택 포크 및 스테인리스강 하우징이나 알루미늄 하우징 및 코팅 포크와 함께 사용할 수 있습니다. 곡류, 밀가루, 코코아, 설탕, 동물 사료, 염료 분말, 초크 등 일반적인 어플리케이션에서 사용 시 유지보수가 필요하지 않습니다.
미세 입자 고체 및 분말을 위한 포인트 레벨 스위치
프로세스 연결부: 나사, 플랜지 및 위생 연결부(Tri-Clamp)
온도: -50 ~ +280°C (-60 ~ +540°F)
압력: -1 ~ +25bar (-14.5 ~ +360psi)
센서 길이: 145mm, 200mm
센서 재질: 316L (3.2µm, 0.8µm, PTFE 코팅, ETFE 코팅)
국제 방폭 인증
장점
IEC 61508에 따른 SIL2
기계적으로 이동하는 부품 없음, 유지보수가 필요 없음
축적물 또는 외부 진동의 영향을 받지 않는 측정
다양한 전자 인서트(예: NAMUR, 릴레이, 사이리스터)와 PFM 신호 출력부를 통해 플랜트 제어 시스템과 정렬 최적화
축적물 및 마모 디스플레이 선택 가능, 밀도 설정 및 전환 지연 선택 가능
코팅 처리 또는 연마 처리된 센서 선택 가능
축적물 및 부식 검출
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
최다 다운로드
-
-
기술 정보(TI)
Soliphant M FTM50
영어 버전 - 05/2021
Vibronic Predecessor documentation for: | FTM50 = TI00932F
EN KO 31/05/202119/04/202128/12/2020언어:
영어
버전:
31/05/2021
파일 크기:
1 MB
파일 이름:
TI01570FEN_0321.pdf
-
-
-
활동 분야(FA)
Level measurement
영어 버전 - 10/2022
Product overview for applications in liquids and bulk solids
언어:
영어
버전:
14/10/2022
파일 크기:
10.5 MB
파일 이름:
FA00001F00EN2522.pdf
-
121 설명서
-
-
기술 정보(TI)
Soliphant M FTM50
Vibronic
Predecessor documentation for: |
FTM50 = TI00932FEN KO 31/05/202119/04/202128/12/2020언어:
영어
버전:
31/05/2021
파일 크기:
1 MB
파일 이름:
TI01570FEN_0321.pdf
-
-
-
기술 정보(TI)
Soliphant M FTM50, FTM51, FTM52 Technical Information
Universal point level switch for fine-grained bulk solids
Successor documentation for: |
FTM50 = TI01570F | FTM51 = TI01571F | FTM52 = TI01572F -
-
-
요약 지침서(KA)
Soliphant FTM5x Operating Instruction
Point Level Switch for fine-grained bulk solids with separate housing
and armored tube.
Instruction for mounting and shorteningEN KO 13/07/201601/02/200701/10/2005언어:
영어
버전:
13/07/2016
파일 크기:
1.1 MB
파일 이름:
KA00265FA6_1316.pdf
-
-
-
요약 지침서(KA)
Soliphant FTM5x Operating instruction
Level limit switch for fine-grained bulk solids with separate housing
Instruction for mounting an shorteningEN KO 13/07/201601/02/200702/12/2005언어:
영어
버전:
13/07/2016
파일 크기:
973.6 KB
파일 이름:
KA00264FA6_1316.pdf
-
-
-
요약 지침서(KA)
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
Exchange of aluminum housing F17 on Soliphant M FTM50, FTM51, FTM52
EN KO 19/05/2021언어:
영어
버전:
19/05/2021
파일 크기:
358.8 KB
파일 이름:
KA00631FA2_0705.pdf
-
-
-
요약 지침서(KA)
Exchange of electronic insert on Soliphant M FTM50, FTM51, FTM52
Exchangeof electronic insert on Soliphant M FTM50, FTM51, FTM52
EN KO 19/05/2021언어:
영어
버전:
19/05/2021
파일 크기:
302.5 KB
파일 이름:
KA00622FA2_0909.pdf
-
-
-
요약 지침서(KA)
Exchange of gasket for cover of stainless steel housing F15
Exchange of gasket for cover of stainless steel housing F15
EN KO 20/05/2021언어:
영어
버전:
20/05/2021
파일 크기:
239.5 KB
파일 이름:
KA00620FA2_0805.pdf
-
-
-
요약 지침서(KA)
Soliphant M FTM50, FTM51, FTM52
Point Level Switch for fine-grained bulk solids with separate housing.
Instruction for demounting and mounting of the sensorEN KO 13/07/201601/02/200701/05/2006언어:
영어
버전:
13/07/2016
파일 크기:
327 KB
파일 이름:
KA00273FA6_1316.pdf
-
-
-
요약 지침서(KA)
Exchange of sensor on Soliphant M FTM5x - separate version
Exchange of sensor on Soliphant M FTM5x - separate version
EN KO 24/04/2012언어:
영어
버전:
24/04/2012
파일 크기:
308.1 KB
파일 이름:
KA00660FA2_1006.pdf
-
-
-
요약 지침서(KA)
Exchange of Polyester housing F16 on Soliphant M
Exchange of Polyester housing F16 on Soliphant M
EN KO 19/05/2021언어:
영어
버전:
19/05/2021
파일 크기:
442 KB
파일 이름:
KA00629FA2_0705.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring 26.57x3.53 EPDM, 5 pieces
-
Sealing
도면 번호주문 코드1152004276 -
-
Adapter set housing/electronics FTM5x
-
Fixing
도면 번호주문 코드1252028204 -
-
Adapter set cable entry NPT1/2
-
Adapter housing/cable entry
도면 번호주문 코드1552004133 -
-
Adapter set cable gland M20
-
Adapter housing/cable entry
도면 번호주문 코드1552004134 -
-
Adapter set cable entry G1/2
-
Adapter housing/cable entry
도면 번호주문 코드1552004135 -
-
Cover F13 Ex Alu, gasket
-
Cover
도면 번호주문 코드2052002698 -
-
Cover F17 Alu, gasket
-
Cover
도면 번호주문 코드2052002699 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
도면 번호주문 코드2152004137 -
-
Cover T13 Alu, gasket EPDM
-
Cover
도면 번호주문 코드2052006903 -
-
Cover F16 transparent, gasket
-
Cover
도면 번호주문 코드2052025790 -
-
Cover F15 316L, gasket
-
Cover
도면 번호주문 코드2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
도면 번호주문 코드2052027002 -
-
Cover F13/17/18 Alu,sight glass,gasket
-
Cover
도면 번호주문 코드2052027693 -
-
Cover F15 316L, claw, gasket
-
Cover
도면 번호주문 코드2052027708 -
-
Cover F15 316L,claw,sight glass,gasket
-
Cover
도면 번호주문 코드2052027709 -
-
Cover T13 Alu,Ex d,high,sight glass,gas.
-
Cover
도면 번호주문 코드2052028271 -
-
Cover F27 316L, gasket FVQM
-
Cover
도면 번호주문 코드2071185025 -
-
Sealing set EPDM,cover F13/17/18/27,5pc
-
Sealing
도면 번호주문 코드2152004277 -
-
Sealing set EPDM 73.0x3.0, 10 pieces
-
Sealing
도면 번호주문 코드2152008495 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
도면 번호주문 코드2152028179 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Cover
도면 번호주문 코드2552007103 -
-
Cable entry G1/2, gasket, FTM5x
-
Adapter housing/cable entry
도면 번호주문 코드1552028180 -
-
Cable entry NPT1/2, gasket, FTM5x
-
Adapter housing/cable entry
도면 번호주문 코드1552028181 -
-
Cable gland M20, gasket, FTM5x
-
Adapter housing/cable entry
도면 번호주문 코드1552028182 -
-
Cable gland M20 metal, gasket, FTM5x
-
Adapter housing/cable entry
도면 번호주문 코드1552028183 -
-
M12 plug, 316L, housing side
-
Adapter housing/cable entry
도면 번호주문 코드1571435139 -
-
Electronics FEM51, AC
-
Electronic
도면 번호주문 코드3052026497 -
-
Electronics FEM52, DC
-
Electronic
도면 번호주문 코드3052026498 -
-
Electronics FEM54, DPDT
-
Electronic
도면 번호주문 코드3052026499 -
-
Electronics FEM55, 8/16mA
-
Electronic
도면 번호주문 코드3052026500 -
-
Electronics FEM57, PFM
-
Electronic
도면 번호주문 코드3052026501 -
-
Electronics FEM58, NAMUR
-
Electronic
도면 번호주문 코드3052026502 -
-
Mounting set (2"/pipe 38_V4A
-
further parts
주문 코드919806-1000 -
-
Sensor FTM50, Prozessanschluss
-
Sensoric
도면 번호주문 코드50FTM50X- -
-
Cable, F15/16/17 sep.
-
further parts
주문 코드71035208 -
-
Cable, amoured, F15/16/17 sep.
-
further parts
주문 코드71035209 -
-
Cable, F13/T13 sep.
-
further parts
주문 코드71035210 -
-
Cable, amoured, F13/T13 sep.
-
further parts
주문 코드71035211 -
-
Cable Exd/Exde/XP, F13/T13 sep.
-
further parts
주문 코드71035212 -
-
Cable amoured Exd/Exde/XP, F13/T13 sep.
-
further parts
주문 코드71035213 -
-
Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x
-
further parts
주문 코드71036514 -
-
Removing tool FTM50/FTM51/FTM52
주문 코드71026213 -
Weather protection cover F13/F17/F18/F27
주문 코드71040497 -
Protection cover F16 housing
주문 코드71127760
