Product photo Raman electro-optical (EO) fiber cable with EO connector and Rxn-10 probe

단순 제품
손쉬운 선택, 설치 및 작동

기술적 우수성

단순성

FLEX란?

기본 제품
신뢰성, 내구성, 유지보수가 쉬움

기술적 우수성

단순성

FLEX란?

하이엔드 제품
우수한 기능성과 편리성

기술적 우수성

단순성

FLEX란?

전문 제품
까다로운 어플리케이션을 위한 설계

기술적 우수성

단순성

구성에 따라 다름

FLEX란?

FLEX 선택	기술적 우수성	단순성
F L E X Fundamental 선택 기본적인 측정 요구사항 충족	기술적 우수성	단순성
F L E X Lean 선택 핵심 프로세스를 손쉽게 처리	기술적 우수성	단순성
F L E X Extended 선택 혁신적인 기술로 프로세스 최적화	기술적 우수성	단순성
F L E X Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족	기술적 우수성	단순성 구성에 따라 다름

FLEX 선택에 대해 자세히 알아보기

비교

Raman electro-optical (EO) fiber optic cables

Innovative Raman fiber optics designed for maximum laser safety and easy installation

Product picture Raman bIO-Optics 120, 220, 320 side view aiming left with tags showing

비교

라만 바이오 옵틱스

연속, 인라인, 다중 구성 요소 바이오 프로세스 측정

Sampling probe compatibility Raman Rxn-10 probe

Wetted materials Body: 316L stainless steel
Window: Proprietary material, optimized for bioprocesses
Process connection: PG13.5
Surface finish: Ra 15 with electropolish
Adhesive: USP Class VI and ISO 10993 compatible

Sterilization method Autoclave

Product picture Raman Rxn-10 probe non-contact optic attached front view aiming toward right corner

비교

라만 비접촉 광학

비접촉식 측정으로 시료 보호

Sampling probe compatibility Raman Rxn-10 probe

Product Picture Raman Rxn2 analyzer view from front showing left side

비교

Raman 분석기 Rxn2

실험실과 프로세스 환경을 연결하는 다리

Laser wavelength Starter: 785 nm
Base Model: 532 nm, 785 nm, 1000 nm
Hybrid: 785 nm

Spectral coverage Starter:
300-3300 cm-1 (785 nm)
Base Model:
150-4350 cm-1 (532 nm)
150-3425 cm-1 (785 nm)
200-2400 cm-1 (1000 nm)
Hybrid: 175-1890 cm-1 (785 nm)

Product Picture Raman Rxn4 analyzer front facing left corner view

비교

Raman 분석기 Rxn4

365일 24시간 프로세스 및 품질 모니터링을 보장하고 내구성과 신뢰성이 우수한 Raman 분석기

Laser wavelength Base model: 532 nm, 785 nm, 1000 nm
Enclosure configuration: 532 nm, 785 nm, 1000 nm
Hybrid: 785 nm

Spectral coverage Base Model and Enclosure configuration:
150-4350 cm-1 (532 nm)
150-3425 cm-1 (785 nm)
200-2400 cm-1 (1000 nm)
Hybrid: 175-1890 cm-1 (785 nm)

Product Picture Raman Rxn5 Process analyzer front view

비교

Raman Rxn5 process analyzer

Turn-key process Raman analyzer for quantitative chemical composition measurements

Spectral coverage 150-3425 cm-1 (532 nm)

Product picture Raman Rxn-10 probe on side aiming right

비교

Raman Rxn-10 probe

A versatile probe for your Raman spectroscopy needs

Laser wavelength With immersion optic:
532 nm, 785 nm, 1000 nm
With bIO-Optic or Raman optic system for single use:
785 nm, 1000 nm
With bio multi optic and bio sleeve or Raman flow assembly:
785 nm

Body and window materials Rxn-10 probe body: 6061 aluminum, 316L stainless steel, and 303 stainless steel

Product picture Raman Rxn-20 probe with optic lens facing front bottom right corner

비교

Raman 프로브 Rxn-20

실험실 또는 프로세스 고체 측정을 위한 비접촉식 무초점 Raman 솔루션

Laser wavelength 785 nm

Body and window materials Body: 316L stainless steel
Window: optical-grade materials

Hazardous area certifications ATEX, CSA, IECEx

Product picture Raman Rxn-30 probe side view aiming right and down

비교

라만 Rxn-30 프로브

프로세스 환경에서 신뢰할 수 있는 정량적 기체 상 측정 제공

Laser wavelength 532 nm

Hazardous area certifications ATEX, CSA, IECEx

Product picture: Raman Rxn-40 max probe aiming front down corner full length view

비교

라만 Rxn-40 프로브

다용도성 및 재료 호환성 증진을 위한 설계

Laser wavelength
532 nm, 785 nm, 1000 nm

Wetted materials Metal: C276 alloy, 316L stainless steel, or Grade 2 titanium
Window: High-purity sapphire

Hazardous area certifications ATEX, CSA, IECEx

Raman 계기를 사용한 화학 조성 측정

'제품 찾기' 기능을 사용하면 요구사항에 가장 부합하는 Raman 계기를 선택할 수 있습니다.

제품을 검색해 보십시오. 어플리케이터로 찾기

About Raman 분광 분석기

Raman 분석기는 중요 작업의 안전성과 효율성을 지속적으로 유지하는 데 필요한 정확하고 신뢰할 수 있는 측정 데이터를 제공합니다.

Raman 분석기 선택 방법

생명과학, 식음료, 화학, 정유 및 가스 등 다양한 산업 분야에서 사용되는 엔드레스하우저의 Raman 분석기와 프로브는 고체, 액체, 기체 및 탁한 유체에 최적화되어 실험실과 프로세스 환경 모두에서 탁월한 성능을 제공합니다. 또한 애플리케이션이나 플랜트 환경에 따라 Raman 샘플링 포인트에 맞춰 설정할 수 있기 때문에 모든 설치 환경에서 신뢰할 수 있는 화학 분석을 보장합니다.

Raman Rxn 제품 포트폴리오

Raman Rxn 분석기

최대 4개의 채널을 측정하도록 설정 가능
532 nm, 785 nm 또는 1000 nm 파장
직관적인 터치스크린이나 웹 인터페이스를 지원하는 사용자 친화적인 내장 소프트웨어
R&D/실험실에서 제조 환경으로 손쉽게 측정 방법 전송
인증: CSA, ATEX, & IECEx

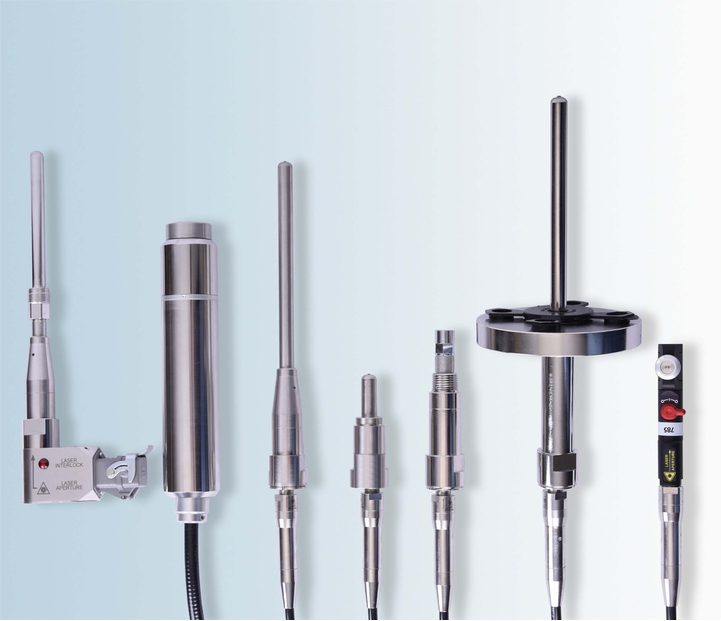

Raman Rxn 프로브 및 광학 장치

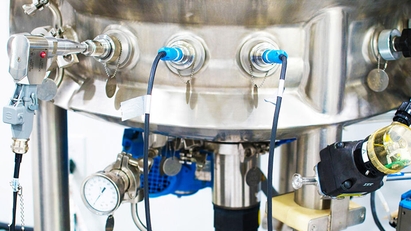

유연한 측정 - 인라인, 온라인, 앳라인
내부식성이 강한 고품질의 접촉부 재질
비접촉식 원격 측정
비침투 비파괴 샘플링

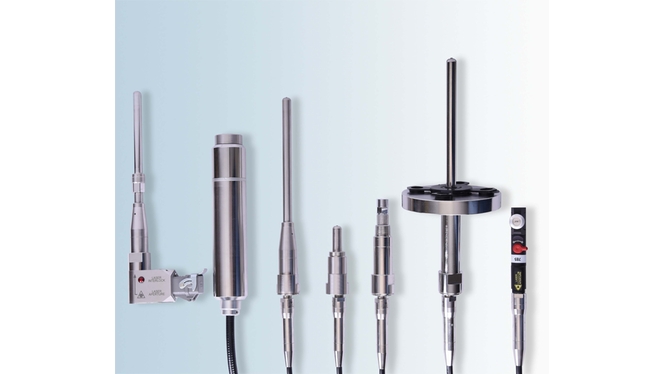

Raman Rxn 프로브

Raman 기술 설명

Raman 기술은 분자와 상호 작용하여 산란을 일으키는 특정 파장의 레이저 광을 이용합니다. 소량의 레이저 광이 에너지 전달로 인해 이동하고(Raman 이동), 후방 산란된 광자가 Raman 광의 분리에 의해 포집되고 필터링됩니다. CCD 검출기는 화학 성분의 고유한 "지문"을 식별하여 각각의 양을 정량화하기 때문에 정확한 조성 분석을 위한 탁월한 솔루션입니다.

Raman 시스템 구성 요소

Raman 시스템은 분석기, 프로브, 소프트웨어 그리고 데이터 분석 구성요소로 이루어져 있습니다.

레이저, 분광 엔진, 내장 컨트롤러로 구성된 Raman 분석기는 전체 시스템의 "심장"입니다. 프로브는 프로세스를 들여다 보는 "눈" 또는 "창"입니다. 소프트웨어는 데이터 생성을 제어하는 시스템의 "뇌"입니다. 원시 데이터는 데이터 분석 구성요소에 의해 의미 있는 정보로 "해석"됩니다. 이 네 가지 구성요소가 함께 전체 Raman 시스템을 구성합니다.

장점

내장 제어 소프트웨어: 365일 24시간 완벽한 실시간 인라인, 온라인 또는 앳라인 측정을 보장합니다.
실험실 및 프로세스 확장성: 화학 분석 결과를 실험실에서 생산 환경으로 가져와 프로세스 정보를 제공하고 효율성을 높여 제품 품질을 보장합니다.
다양한 애플리케이션을 위한 샘플링 솔루션: 화학, 고분자, 정유 및 가스, 식음료, 제약 애플리케이션뿐만 아니라 바이오프로세스(세포 배양, 발효, 다운스트림 애플리케이션)의 현장 모니터링에서 장기적으로 안정적인 측정을 보장합니다.
모든 유체의 제품 샘플링: 특수한 광섬유 샘플링 프로브를 사용해 어떠한 설치 환경에서도 고체, 액체 및 기체를 화학적으로 분석할 수 있습니다.
규정 준수 및 관리 시스템: 엔드레스하우저는 ISO:9001:2015 및 ISO14001:2015와 ANSI Z10-2012 인증을 획득한 유일한 Raman 업체로, cGMP를 완벽하게 준수할 수 있도록 지원합니다.
