사양 정보
Process temperature
-20 °C ... 80 °C (-4 °F ... 170 °F)
Process pressure / max. overpressure limit
0.5 bar to 1.5 bar (7 psi to 22 psi)
적용 분야

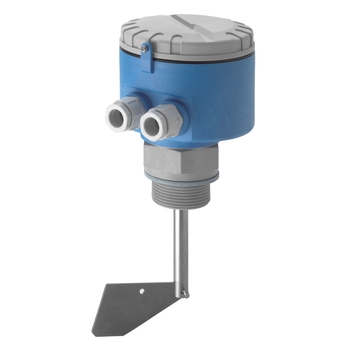

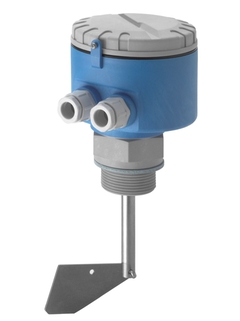

The economical Soliswitch FTE30 is a paddle switch for point level detection in bulk materials. Its robust polymer housing and compact design makes it an ideal sensor for full, empty and demand alarm in applications with bulk solids. The optimized materials make the unit outstandingly robust and therefore suitable for use in dust explosive areas.
Process connections: G 1½", PBT; G 1½", 1.4305; Reinforced shaft G 1½", 1.4305
Sensor length: Different standard lengths between 100 mm (4") and 600 mm (24"), additional rope length of 2,000 mm (80") (can be shortened)
Temperature: -20 to +80 °C (-4 to +170 °F)
Pressure: 0.5 to 1.8 bar (7 to 25 psi)
장점
Reliable and economical paddle switch
Highest safety standard
Diverse instrument designs for use under different application conditions
Slip clutch prevents impact on paddle
Ingress protection to IP65 for optimum safety in the process
Fundamental 선택
기술적 우수성
단순성
©Endress+Hauser
FLEX 선택
기술적 우수성
단순성
Fundamental 선택
기본적인 측정 요구사항 충족
기술적 우수성
단순성
기술적 우수성
단순성
Extended 선택
혁신적인 기술로 프로세스 최적화
기술적 우수성
단순성
Xpert 선택
가장 까다로운 어플리케이션 요구사항 충족
기술적 우수성
단순성
Loading alternative products
Characteristic / Application
universally applicable as a full, empty and demand alarm on silos containing solids
Supply / Communication
230 VAC 50/60 Hz 115 VAC 50/60 Hz 48 VAC 50/60 Hz 24 VAC 50/60 Hz 20 bis 28 VDC
Ambient temperature
-20 °C ... 60 °C (-4 °F ... 140 °F)
Process temperature
-20 °C ... 80 °C (-4 °F ... 170 °F)
Process pressure / max. overpressure limit
0.5 bar to 1.5 bar (7 psi to 22 psi)
Main wetted parts
Shaft: 1.4305 Paddle: 1.4301
Process connection
G 1 1/2", PBT G 1 1/2", 1.4305 Reinforced shaft G 1 1/2", 1.4305
Sensor length
100 mm (4") 200 mm (8") 300 mm (12") 400 mm (16") 500 mm (20") 600 mm (24") Rope length of approx 2000 mm (80"), can be shortened
Communication
Micro switch with changeover contact max. 10 A/250 VAC
Application limits
max. grain size 50 mm (2")
최다 다운로드
Level measurement
Product overview for applications in liquids and bulk solids
언어:
영어
버전:
14/10/2022
파일 크기:
10.5 MB
파일 이름:
FA00001F00EN2522.pdf
TI Soliswitch FTE30
Point level switch
Economical rotary paddle point level switch
EN
KO
DE ES FR IT JA PT RU ZH
30/09/2022
04/09/2017
01/06/2008
01/05/2004
언어:
영어
버전:
30/09/2022
파일 크기:
3.5 MB
파일 이름:
TI00052REN_1422-00.pdf
15 설명서
Point level switch Economical rotary paddle point level switch
EN
KO
독일어 스페인어 French 이탈리아어 일본어 포르투갈어 러시아어 중국어
30/09/2022
04/09/2017
01/06/2008
01/05/2004
언어:
영어
버전:
30/09/2022
파일 크기:
3.5 MB
파일 이름:
TI00052REN_1422-00.pdf
EN
KO
불가리아어 체코어 덴마크어 독일어 그리스어 스페인어 에스토니아어 핀란드어 French 크로아티아어 헝가리어 인도네시아어 이탈리아어 일본어 Lithuanian Latvian 네덜란드어 노르웨이어 폴란드어 포르투갈어 루마니아어 러시아어 슬로바키아어 슬로베니아어 스웨덴어 태국어 터키어 중국어
30/09/2022
04/09/2017
10/09/2012
26/11/2009
01/09/2008
언어:
한국어
버전:
30/09/2022
파일 크기:
1.5 MB
파일 이름:
KA00059RKO_1522-00.pdf
Technical documentation in other languages
언어:
영어
버전:
14/07/2021
파일 크기:
478.5 KB
파일 이름:
SD02429R09EN_0121.pdf
Product overview for applications in liquids and bulk solids
언어:
영어
버전:
14/10/2022
파일 크기:
10.5 MB
파일 이름:
FA00001F00EN2522.pdf
Misura di livello Panoramica dei prodotti per applicazioni in liquidi e solidi sfusi
언어:
이탈리아어
버전:
03/03/2023
파일 크기:
46.9 MB
파일 이름:
FA00001F00IT2522.pdf
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
언어:
스페인어
버전:
01/06/2022
파일 크기:
7.2 MB
파일 이름:
FA00001Fes Catalogo Nivel_24.22.pdf
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
언어:
독일어
버전:
14/10/2022
파일 크기:
10.6 MB
파일 이름:
FA00001F00DE2522.pdf
Product family: Soliswitch
Product root: FTE30- Declaration number: HE_00432_01.17 Manufacturer specification: RoHS
언어:
영어
버전:
13/03/2017
파일 크기:
160.9 KB
파일 이름:
HE_00432_01.17 China RoHS FTE30.pdf
Product family: Soliswitch
Product root: FTE30-, FTE31- Declaration number: EC_00349_01.16
EN
KO
독일어 French
20/04/2016
언어:
영어
버전:
20/04/2016
파일 크기:
855.4 KB
파일 이름:
EC_00349_01.16.pdf
Product family: Contactors/transmitters, Controller, Ecograph, Memo-Graph, Power supply, Power supply and barrier, Preline, Process
displays, Soliswitch
Product root: FML621-, FTE20-, FTE30-, FTE31-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RH33-, RIA45-, RIA452-, RIA452L-, RIA46-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221- , RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L- Declaration number: EC_00569_03.22
EN
KO
독일어 French
18/10/2022
언어:
영어
버전:
18/10/2022
파일 크기:
155.3 KB
파일 이름:
EC_00569_03.22.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Housing upper (lid) without O-ring FTE
Set O-ring D100x3.5 EPDM 60o
Protection cover cpl. FTE30
O-Ring D18.77x1.78 EPDM 70o Shore
Signal light cpl. 230V FTE-30
Lamp set E14 24-28VDC/24VAC
Rope extension cpl. 2m FTE 30
Hinged paddle cpl. FTE30 1.4435
