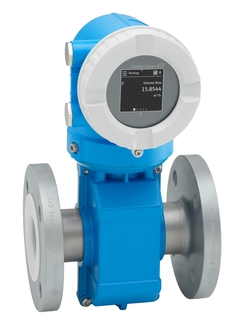

Picture of electromagnetic flowmeter Proline Promag P 10 for basic process applications

전자 유량계 Proline Promag P 10

손쉽게 사용 및 운용이 가능한 기본 공정 분야용 유량계

5PBB

비교

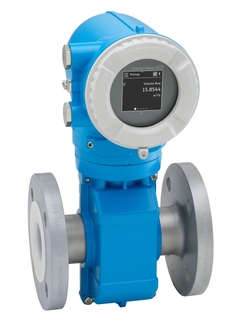

Picture of electromagnetic flowmeter Proline Promag P 10 for basic hazardous process applications — Proline Promag P 10: 기본 공정 분야용(위험 구역에서도 사용)

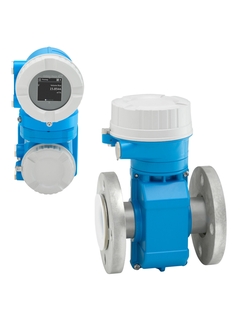

Picture of electromagnetic flowmeter Proline Promag P 10 as a remote version — Proline Promag P 10, 원격 트랜스미터 및 랩 조인트 플랜지: 기본 공정 분야용

Proline Promag P 10: 기본 공정 분야용

사양 정보

Max. measurement error

Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range

4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
Medium temperature range

Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
Max. process pressure

PN 40, Class 300, 20K
Wetted materials

Liner: PFA; PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium

모든 사양 보기

적용 분야

Promag P는 부식성 액체와 고온/중간 온도를 취급하는 화학 및 공정 분야 전용 제품입니다. 직관적인 하드웨어 및 소프트웨어 설계가 채택된 Promag P 10 제품은 엔지니어링에서 정비까지 전체 수명 주기 동안 엔드레스하우저의 우수한 품질을 유지하면서 제반 단계를 간소화해 줍니다. 하트비트 기술이 안전한 공정을 보장합니다.

양방향 측정 원리는 사실상 압력, 밀도, 온도 및 점성과 무관합니다.
부식성 액체를 취급하는 화학 및 공정 분야 전용 제품입니다.

계기 속성

공칭 직경: 최대 DN 600(24")
제반 공통 Ex 승인
PTFE 또는 PFA 재질의 라이너
HART, Modbus RS485와 계통적 통합
앱 및 디스플레이(옵션)를 통한 유연한 운용

장점

다양한 적용 분야 - 다양한 가스 접촉부 재질
에너지 절약형 유량 측정 - 단면 구조로 인한 압력 손실 없음
유지보수가 필요 없는 제품 - 동작 부품 없음
최적의 사용성 - 모바일 기기 및 SmartBlue 앱이나 터치 스크린 기능이 있는 디스플레이를 통한 조작
간단하고 신속한 시운전 - 사전 안내에 따라 현장에서 매개변수화
통합 검증 - 하트비트 기술

동영상

Proline 10 – uncompromisingly simple
The Electromagnetic Flow Measuring Principle

Heartbeat Technology 기반 스마트 계측 시스템

진단, 검증 및 모니터링 기능으로 구성된 하트비트 기술은 안정적이고 심층적인 센서 및 공정 인사이트를 제공함으로써 스마트 계기를 더욱 스마트하게 활용할 수 있게 해줍니다.
- 추가 정보

Lean 선택

기본 제품
신뢰성, 내구성, 유지보수가 쉬움

기술적 우수성

단순성

FLEX란?

단순 제품
손쉬운 선택, 설치 및 작동

기술적 우수성

단순성

FLEX란?

기본 제품
신뢰성, 내구성, 유지보수가 쉬움

기술적 우수성

단순성

FLEX란?

하이엔드 제품
우수한 기능성과 편리성

기술적 우수성

단순성

FLEX란?

전문 제품
까다로운 어플리케이션을 위한 설계

기술적 우수성

단순성

구성에 따라 다름

FLEX란?

FLEX 선택	기술적 우수성	단순성
F L E X Fundamental 선택 기본적인 측정 요구사항 충족	기술적 우수성	단순성
F L E X Lean 선택 핵심 프로세스를 손쉽게 처리	기술적 우수성	단순성
F L E X Extended 선택 혁신적인 기술로 프로세스 최적화	기술적 우수성	단순성
F L E X Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족	기술적 우수성	단순성 구성에 따라 다름

FLEX 선택에 대해 자세히 알아보기

Loading alternative products

기존 제품

Promag 10P

Promag 10E

성공 사례

탱크 시스템에 최적화된 물류 콘셉트 제공

엔드레스하우저는 스위스 바젤에 위치한 화학물질 유통 기업 Brenntag Schweizerhall에 효과적인 물류 콘셉트를 구현했습니다.
전체 글 읽기
어려운 조건에서도 안정적인 유량 측정

Schluchseewerk AG는 Wehr에 있는 양수 발전소의 터빈 효율성을 기록하고 최적화하기를 원했습니다. 초음파 클램프온 유량계를 통한 최적의 솔루션을 확인해보세요.
전체 글 읽기
Measurable and testable: Monitoring with Teqwave

Efficient component cleaning is an important part of the production of industrially manufactured components. Borer Chemie AG therefore relies on the concentration measurement with Teqwave F, I and T.
전체 글 읽기
Liquid analysis as part of surface treatment

Hug Oberflächentechnik AG relies on the portable Teqwave T from Endress+Hauser for the concentration measurement of their passivation and degreasing solutions
전체 글 읽기
코리올리스 질량 유량계를 통한 상거래 계량 오차 및 유지보수 비용의 최소화

'아케마'는 기존 용적식 유량계를 코리올리스 질량 유량계로 교체함으로써 계량 오차 및 유지보수 비용을 절감하는 데 성공했습니다.
전체 글 읽기
