Product headline

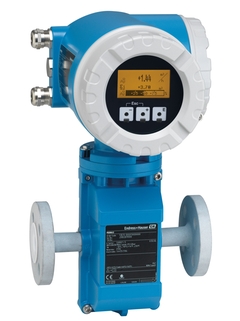

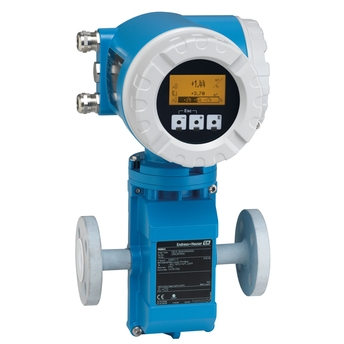

std_productprofile_product_usp_34654_1508938758. Fully suitable for basic applications in the chemical and process industry.
Sensor features
Cost-effective sensor – ideal solution for basic requirements. Energy‐saving flow measurement – no pressure loss due to cross section constriction. Maintenance‐free – no moving parts. Nominal diameter: max. DN 600 (24"). Ex approvals for Zone 2. Liner made of PTFE.
Transmitter features
std_productprofile_product_benefits_34656_1508940491. std_productprofile_product_benefits_34658_1508940614. std_productprofile_product_benefits_34657_1508940613. std_successorproducts_product_differentiating_tech_features_35324_1509527963. std_successorproducts_product_differentiating_tech_features_35325_1509527962. std_successorproducts_product_differentiating_tech_features_35326_1509527956.
Wetted materials
Liner: PTFE Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum
Max. measurement error
Volume flow: ±0.2 % o.r. ± 2 mm/s (0.08 in/s)
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
Medium temperature range
–10 to +110 °C (+14 to +230 °F)
Ambient temperature range
–10 to +60 °C (+14 to +140 °F)
Sensor housing material
DN 15 to 300 (½ to 12"): AlSi10Mg, coated DN 350 to 600 (14 to 24"): Carbon steel with protective varnish Sensor connection housing: AlSi10Mg, coated
Transmitter housing material
Powder‐coated die‐cast aluminum
Degree of protection
Compact version: IP67, type 4X enclosure Sensor remote version (standard): IP67, type 4X enclosure Sensor remote version (option): IP68, type 6P enclosure Transmitter remote version: IP67, type 4X enclosure
Display/Operation
4‐line backlit display with touch control (operation from outside) Configuration via local display and operating tools possible
Outputs
4 modular outputs: 0‐20 mA (active)/4‐20 mA (active/passive) Pulse/frequency (passive) Relay output Switch output (passive)
Inputs
2 modular inputs: Status input 0‐20 mA (aktiv)/4‐20 mA (aktiv/passiv)
Digital communication
HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, MODBUS RS485, EtherNet/IP
Power supply
DC 16 to 62 V AC 85 to 260 V (45 to 65 Hz) AC 20 to 55 V (45 to 65 Hz)
Metrological approvals and certificates
3.1 material, calibration performed on accredited calibration facilities (acc. to ISO/IEC 17025)
Pressure approvals and certificates
68 설명서
Proline Promag 53E
Technical Information
Electromagnetic flowmeter
EN
KO
독일어 French 러시아어 중국어
27/11/2017
01/04/2014
언어:
영어
버전:
27/11/2017
파일 크기:
2.3 MB
파일 이름:
TI01164DEN_0217.pdf
Proline Promag 53
PROFIBUS DP/PA
Operating Instructions
Electromagnetic flowmeter
EN
KO
독일어 스페인어 French 이탈리아어 폴란드어
27/11/2017
01/02/2015
01/04/2014
28/06/2010
23/12/2009
언어:
영어
버전:
27/11/2017
파일 크기:
11.3 MB
파일 이름:
BA00053DEN_1517.pdf
Proline Promag 53
FOUNDATION Fieldbus
Operating Instructions
Electromagnetic flowmeter
EN
KO
독일어 러시아어
27/11/2017
01/02/2015
01/04/2014
01/12/2009
01/03/2002
언어:
영어
버전:
27/11/2017
파일 크기:
7.2 MB
파일 이름:
BA00052DEN_1517.pdf
Proline Promag 53
HART
Operating Instructions
Electromagnetic flowmeter
EN
KO
불가리아어 체코어 독일어 스페인어 French 헝가리어 이탈리아어 일본어 폴란드어 포르투갈어 러시아어 중국어
27/11/2017
01/02/2015
01/12/2014
01/04/2014
18/12/2009
언어:
영어
버전:
27/11/2017
파일 크기:
9.9 MB
파일 이름:
BA00047DEN_1617.pdf
Proline Promag 53
HART
Desription of Device Functions
Electromagnetic flowmeter
EN
KO
불가리아어 체코어 독일어 스페인어 French 헝가리어 이탈리아어 일본어 폴란드어 러시아어
01/12/2014
18/12/2009
01/03/2005
15/10/2003
01/06/2001
언어:
영어
버전:
01/12/2014
파일 크기:
1.2 MB
파일 이름:
BA00048DEN_1314.pdf
Proline Promag 53
Modbus RS485
Operating Instructions
Electromagnetic flowmeter
EN
KO
독일어
27/11/2017
01/02/2015
01/04/2014
23/12/2009
01/10/2005
언어:
영어
버전:
27/11/2017
파일 크기:
10.3 MB
파일 이름:
BA00117DEN_1517.pdf
Proline Promag 53
Brief Operating Instructions
Electromagnetic flowmeter
EN
KO
독일어 스페인어 French 이탈리아어 네덜란드어 포르투갈어 중국어
27/11/2017
09/09/2015
01/02/2015
01/04/2014
01/03/2011
언어:
영어
버전:
27/11/2017
파일 크기:
3.6 MB
파일 이름:
KA00028DEN_1717.pdf
I/O-board, subprint, screening sheed
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
KO
독일어
01/05/2017
18/11/2011
언어:
영어
버전:
01/05/2017
파일 크기:
350.6 KB
파일 이름:
EA00062DA2_1517.pdf
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
KO
독일어
15/11/2018
05/08/2014
언어:
영어
버전:
15/11/2018
파일 크기:
393.9 KB
파일 이름:
EA00064DA2_1518.pdf
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN, CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65
EN
KO
독일어
15/11/2018
18/11/2011
언어:
영어
버전:
15/11/2018
파일 크기:
455.1 KB
파일 이름:
EA00063DA2_1518.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Kit P.s.b. 50/51/53 85-260VAC
Kit p.s.b. 50/53 85-260VAC HE
Kit p.s.b. 50/53 85-260VAC HE
Kit P.s.b. 50/51/53 20-55VAC 16-62VDC
Kit p.s.b.50/53 20-55VAC 16-62VDC HE
Kit 10 fuses 250 VAC T800 MA
Kit 10 fuses 250 VAC T 2A00
Kit meas. amplifier PMAG 53 WEA
Kit meas. amplifier 53 WEA HE
Kit meas. amplifier PMAG 53 SEA
Kit meas. amplifier 53 SEA HE
Kit meas. amplifier PMAG 53 EES
Kit meas. amplifier 53 EES HE
Kit meas. amplifier Pmag 53 CN
Kit meas. amplifier 53 CN HE
Kit amp. 53, HART7, DE+FR+IT+ES+EN
Kit amp. 53, HART7, DE+FR+IT+ES+EN, HE
Kit amp. 53, HART7, RU+NL+PT+CS+EN
Kit amp. 53, HART7, RU+NL+PT+CS+EN, HE
Kit amp. 53, HART7, ZH+PL+ID+EN
Kit amp. 53, HART7, ZH+PL+ID+EN, HE
Kit amp. 53, HART7, JA+SV+NO+FI+EN
Kit amp. 53, HART7, JA+SV+NO+FI+EN, HE
Kit commodul current/freq./2Relay Ex
Kit I/O current/frequency/2Relay HE EX
Kit com 53/55/83/93 curr./freq. out Ex
Kit I/O current/frequency out HE EX
Kit I/O 50/53/55/80/83 Profib. PA HE Ex
Kit I/O Foundation Fieldbus C14 EX
Kit I/O Foundation Fieldbus HE C14 EX
Kit I/O 50/53/55/83/65/8ME Profib. DP Ex
Kit I/O 50/53/55/83 Profibus DP HE EX
Kit Com ModbusRS485+stat.In 2Interf.Ex
Kit I/O Modb.RS485+Stat.In 2Interf.HE EX
Kit I/O Profib. DP+Stat.In 2 Interf. Ex
Kit I/O Profib.DP+Stat.In 2 Interf.HE EX
Kit Commodul current out 3 Interface Ex
Kit I/O current out 3 Interface HE EX
Kit I/O Modul 53/83 Ethernet
Kit Sub PCB current out HE
Kit Sub PCB frequency out
Kit Sub PCB frequency out
Kit Sub PCB frequency out HE
Kit Sub PCB frequency out HE
Kit Sub PCB Status input HE
Kit Sub PCB current input HE
Kit Sub PCB 53/83 Ethernet
Kit display modul Wall enclosure
Kit Bus PCB/PCB carr.5X/8X/9X/65 wall
Kit Bus/connec.b.5X/40/8X/65 field hous.
Kit Bus/connec. board 53/83 Ethernet
Kit connec. board PMAG5X wall enclo.
Kit connec. board 50/53/55 wall encl.HE
Kit connec. board In/Output Wall encl
Kit connection board D/E/L/P/S/W FS
Kit connection board D/E/L/P/S/W FS HE
Kit Termin.Block field hous. 5X/8X/40/65
Kit Termin.Block Wall encl. 5X/8X/9X/65
Kit T-DAT Transmitter Data Chip
Kit S-Dat Promag 53 programmed
Kit Cover 5X/40/8X/65 with window
Kit Cover 5X/40/8X/65 version blind
Kit Cover Connection terminal
Kit Cover Connection terminal
Kit 10 cable glands M20x1.5 Ex
Kit 10 cable glands M20x1,5
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
Kit Cable gland Profibus PA
Kit Cable gland Found. Fieldbus
Kit 2 cable glands G1/2" Nema 6P
Kit 2 cable glands NPT1/2" Nema 6P
Kit 1 Bus connector 53/83 Ethernet
Kit 1 Bus connector 53/83 Ethernet
Kit Circuit board cpl field/SS-housing
Kit Bushing to field/SS-housing
Kit Ground terminal / Cover clamp
Kit Seal cover to Wall enclosure
Kit 10 Seal cover to field housing
Kit parts housing compact Stnd/HT
Kit parts housing FS Stnd/HT
Kit housing gasket FS Stnd/HT
Kit housing gasket compact Stnd/HT
Promag, cable remote version
Promag 53, retro fit kit In/Output
Transmitter Promag, mounting set
Promag L/W/P/S,E, grounding cable kit
Promag, grounding disc/protection disc
Promag 53/55, software package
