사양 정보
-
Max. measurement error
Volume flow (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)
Volume flow (option): ±0.2 % o.r. ± 2 mm/s (0.08 in/s -
Measuring range
4 dm³/min to 9600 m³/h (1 to 44 000 gal/min)
-
Medium temperature range
Liner material PFA: –20 to +150 °C (–4 to +302 °F)
Liner material PFA high‐temperature: –20 to +180 °C (–4 to +356 °F)
Liner material PTFE: –40 to +130 °C (–40 to +266 °F) -
Max. process pressure
PN 40, Class 300, 20K
-
Wetted materials
Liner: PFA, PTFE
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum; Titanium
Duplex 1.4462 (UNS S31803)
적용 분야

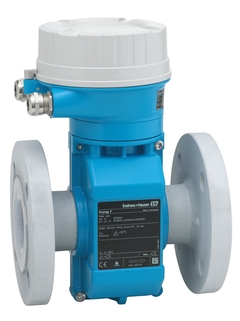

Promag P is dedicated to chemical and process applications with corrosive liquids and high medium temperatures. Its ultra-compact transmitter delivers full performance on the smallest footprint and enables seamless system integration, making Promag P 100 the preferred choice for skid builders, equipment manufacturers and system integrators. Heartbeat Technology enables compliance and process safety at all times.
The bidirectional measuring principle is virtually independent of pressure, density, temperature and viscosity
Dedicated to chemical and process applications with corrosive liquids and high medium temperatures
Device properties
Nominal diameter: max. DN 600 (24")
All common Ex approvals
Liner made of PTFE or PFA
Robust, ultra-compact transmitter housing
Local display available
장점
Versatile applications – wide variety of wetted materials
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Space-saving transmitter – full functionality on the smallest footprint
Time-saving local operation without additional software and hardware – integrated web server
Integrated verification – Heartbeat Technology
동영상
FLEX 선택 | 기술적 우수성 | 단순성 |
---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
기존 제품
-
-
사용 설명서(BA)
Proline Promag P 100 PROFIBUS DP Operating Instructions
Electromagnetic flowmeter
EN KO 01/10/201701/06/201417/10/2013언어:
영어
버전:
01/10/2017
파일 크기:
4.3 MB
파일 이름:
BA01238DEN_0317.pdf
-
-
-
사용 설명서(BA)
Proline Promag P 100 PROFINET Operating Instructions
Electromagnetic flowmeter
EN KO 01/10/201701/12/2015언어:
영어
버전:
01/10/2017
파일 크기:
4.3 MB
파일 이름:
BA01422DEN_0217.pdf
-
-
-
사용 설명서(BA)
Proline Promag P 100 EtherNet/IP Operating Instructions
Electromagnetic flowmeter
EN KO 01/10/201701/06/201413/06/2013언어:
영어
버전:
01/10/2017
파일 크기:
4.5 MB
파일 이름:
BA01174DEN_0317.pdf
-
-
-
사용 설명서(BA)
Proline Promag P 100 Modbus RS485 Operating Instructions
Electromagnetic flowmeter
EN KO 01/10/201701/06/201413/06/2013언어:
영어
버전:
01/10/2017
파일 크기:
2.9 MB
파일 이름:
BA01176DEN_0317.pdf
-
-
-
사용 설명서(BA)
Proline Promag P 100 HART Operating Instructions
Electromagnetic flowmeter
EN KO 01/10/201701/06/201413/06/2013언어:
영어
버전:
01/10/2017
파일 크기:
4.6 MB
파일 이름:
BA01172DEN_0317.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 100 PROFIBUS DP Description of Device Parameters
Electromagnetic flowmeter
EN KO 23/12/2015언어:
영어
버전:
23/12/2015
파일 크기:
1.6 MB
파일 이름:
GP01039DEN_0115.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 100 Modbus RS485 Description of Device Parameters
Electromagnetic flowmeter
EN KO 23/12/2015언어:
영어
버전:
23/12/2015
파일 크기:
815 KB
파일 이름:
GP01040DEN_0115.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 100 EtherNet/IP Description of Device Parameters
Electromagnetic flowmeter
EN KO 23/12/2015언어:
영어
버전:
23/12/2015
파일 크기:
1.2 MB
파일 이름:
GP01041DEN_0115.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 100 PROFINET Description of Device Parameters
Electromagnetic flowmeter
EN KO 01/12/2015언어:
영어
버전:
01/12/2015
파일 크기:
1.2 MB
파일 이름:
GP01042DEN_0115.pdf
-
