사양 정보
-
Process temperature
–50°C...+150°C
(–58°F...+300°F) -
Process pressure / max. overpressure limit
Vacuum...40 bar
(580 psi) -
Min. density of medium
Density from 0.4 g/cm3
(0.4 SGU)
적용 분야

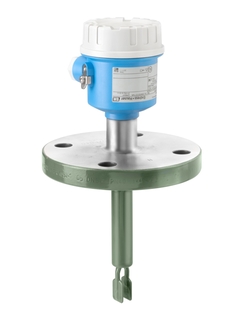

Liquiphant FTL85는 방폭 지역에서 사용하기 위해 코팅 처리된 포인트 레벨 스위치로, 모든 국제 인증을 획득했습니다. 기능 안정성(최대 SIL3)을 통해 계기 한 대로 어플리케이션의 FailSafe 오버필 방지를 제공하고, 에나멜, ECTFE 및 다양한 PFA 재질의 코팅을 사용해 부식에 매우 강합니다. 유체 성질 변화, 유량, 소용돌이, 기포, 거품, 진동 또는 축적물의 영향을 받지 않아 신뢰도가 높은 측정 값을 제공합니다.
최대 SIL3의 액체를 위한 포인트 레벨 스위치.
프로세스 연결부: 나사 및 플랜지
온도: -50 ~ +150°C (-76 ~ +300°F)
압력: -1 ~ +40bar (-14.5 ~ +580psi)
센서 길이: 최대 3m (9.8ft)까지 배관 연장
센서 재질: 에나멜, ECTFE 및 다양한 PFA 재질
국제 방폭 인증, 오버필 방지 WHG, SIL
장점
IEC 61508 Ed.2.0/IEC 61511-1/ISA 84-1 및 DIN EN ISO 13849에 따라 기능 안전성(SIL3)을 요구하는 안전 시스템에서 사용 가능
보증 검사: 보증 검사(최대 12년 주기), 버튼 하나만 누르면 슬레이브 계기 검사 가능
영구적인 자가 모니터링/내부 이중화
4~20 mA 인터페이스(NAMUR NE 06/NE 43에 따름): 2채널 출력(안전 접점) 및 잠금 기능을 갖춘 스위칭 장치(Nivotester FailSafe FTL825)를 통한 간편한 통합 또는 안전 PLC에 직접 통합
조정 불필요: 빠르고 경제적인 가동
기계적인 구동부 없음: 유지보수 불필요, 마모 없음, 긴 작동 수명
포크에서의 손상, 부식, 축적물 및 기계적 막힘 모니터링
