사양 정보
-
Accuracy
+/- 4mm or +/- 0,2 % of set measuring range
-
Process temperature
-40 °C ... 80 °C
(-40 °F ... 176 °F) -
Process pressure / max. overpressure limit
0,7 bar ... 2,5 bar abs
(10 psi ... 36 psi) -
Max. measurement distance
Liquids: 20 m (66 ft),
Solids: 10 m (33 ft) -
Main wetted parts
PVDF
적용 분야

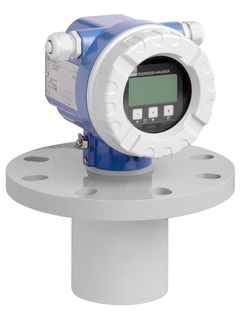

Prosonic FMU44 센서는 개수로 또는 둑에서 의 유체, 페이스트, 입자가 거친 벌크 물질 및 유량 레벨을 비접촉식으로 측정합니다. 저장 탱크, 교반기, 비축물, 컨베이어 벨트가 있는 다양한 어플리케이션에서 이 2선식 또는 4선식 소형 트랜스미터를 사용할 수 있습니다. 간단한 진단을 위해 현장 디스플레이에 엔벨로프 커브를 표시할 수 있고, 선형화 기능(최대 32포인트)을 통해 측정값을 모든 길이, 체적 또는 유량 단위로 변환할 수 있습니다.
비접촉식 연속 레벨 및 유량 측정을 위한 2선식 또는 4선식 트랜스미터.
프로세스 연결부: 플랜지
온도: -40 ~ +80°C (-40 ~ +176°F)
압력: +0.7 ~ +2.5bar (+10 ~ +36psi)
최대 측정 거리: 액체에서 20m (66ft), 고체에서 10m (33ft)
불감대: 액체 및 고체에서 0.5m (1.9ft)
국제 방폭 인증
장점
신뢰도가 높은 비접촉식 측정
4라인 일반 텍스트 디스플레이의 메뉴 지침을 따르는 현장 작동을 통해 빠르고 간편하게 시운전, 7개 언어 선택 가능
간단한 진단을 위해 현장 디스플레이에 엔벨로프 커브 표시
밀봉되어 있는 센서
내화학성 센서(PVDF 제외)
충진 또는 배출 없이 교정 가능
온도 센서가 통합되어 있어 음속에 따라 온도가 자동으로 보정됨
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
최다 다운로드
124 설명서
-
-
기술 정보(TI)
Prosonic M FMU40/41/42/43/44 Technical Information
Ultrasonic Level Measurement
Compact transmitters for non-contact level measurement of fluids,
pastes and coarse bulk materials -
-
-
기술 정보(TI)
Prosonic M FMU44
Ultrasonic measuring technology
EN KO 09/06/2022언어:
영어
버전:
09/06/2022
파일 크기:
1 MB
파일 이름:
TI01460FEN_0121-00.pdf
-
-
-
사용 설명서(BA)
Prosonic M FMU44 HART
Ultrasonic measuring technology
EN KO 09/06/2022언어:
영어
버전:
09/06/2022
파일 크기:
1.6 MB
파일 이름:
BA01965FDE_0122-00.pdf
-
-
-
요약 지침서(KA)
FMU4x - Exchange of housing T12
Prosonic M FMU4x - Exchange of housing T12
EN KO 16/04/2021언어:
영어
버전:
16/04/2021
파일 크기:
266.7 KB
파일 이름:
KA00570F00_A2.pdf
-
-
-
요약 지침서(KA)
Prosonic M FMU44 HART
초음파 측정 기술
EN KO 09/06/2022언어:
한국어
버전:
09/06/2022
파일 크기:
1.5 MB
파일 이름:
KA01426FKO_0122-00.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Plug 3-pole, M12, gasket
-
further parts
주문 코드52020763 -
-
Set of screws housing F12/T12/F23
-
Housing/housing accessories
도면 번호주문 코드12535720-9020 -
-
Sealing kit FMU4x
-
Sealing
도면 번호주문 코드6552010526 -
-
Cover F12/T12 Alu, coated, gasket
-
Cover
도면 번호주문 코드20517391-0011 -
-
Cover F12/T12 Alu, window, gasket
-
Cover
도면 번호주문 코드2052005936 -
-
Cover terminal compartment F12/F23
-
Cover
도면 번호주문 코드1152006026 -
-
Cover terminal compartment F12/F23,FHX40
-
Cover
도면 번호주문 코드1152019062 -
-
O-ring 113.9x3.63 EPDM, 5 pieces
-
further parts
주문 코드71092209 -
-
Terminal module 4-pole, HART, 2-wire
-
Power supply
도면 번호주문 코드3552006197 -
-
Terminal module 4-pole, PA, FF
-
Power supply
도면 번호주문 코드3552012156 -
-
Power supply 10.5-32VDC (housing F12)
-
Power supply
도면 번호주문 코드3552013304 -
-
Power supply 90-250VAC (F12), Ex only
-
Power supply
도면 번호주문 코드3552013305 -
-
Power supply CSA, 10.5-32VDC (housg F12)
-
Power supply
도면 번호주문 코드3552015585 -
-
Power supply CSA, 90-250VAC (housg F12)
-
Power supply
도면 번호주문 코드3552015586 -
-
Terminal mod. 4-pol.,EEx ia,HART,T12,OVP
-
Power supply
도면 번호주문 코드3552018949 -
-
Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP
-
Power supply
도면 번호주문 코드3552018950 -
-
Power supply 90-250VAC (F12) v2, Non-Ex
-
Power supply
도면 번호주문 코드3571396869 -
-
Electronics FMU4x, Ex, 4-wire, HART,v4.0
-
Electronic (sensor)
도면 번호주문 코드3071025602 -
-
Electr.FMU4x,haz.,2-wire,HART, v4.02
-
Electronic (sensor)
도면 번호주문 코드3071344231 -
-
Electronics FMU4x, Ex, PA, v4.0_2
-
Electronic (sensor)
도면 번호주문 코드3071344233 -
-
Electronics FMU4x, Ex, FF, v4.02.2
-
Electronic (sensor)
도면 번호주문 코드3071462298 -
-
Display VU331, version 3
-
Display
도면 번호주문 코드4071386715 -
-
Sensor FMU44, gasket
-
Sensoric
도면 번호주문 코드5071037028 -
-
Cable FHX40, 5m
-
further parts
주문 코드71020502 -
-
Cable FHX40, 10m
-
further parts
주문 코드71020503 -
-
Cable FHX40, 30m
-
further parts
주문 코드71020504 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
further parts
주문 코드71000221 -
-
Commubox FXA195
-
further parts
주문 코드FXA195- -
-
Display FHX40
주문 코드FHX40- -
Mounting bracket FAU20
주문 코드942666-0000 -
ToF Adapter FXA291
주문 코드71007843 -
Mounting bracket FHX40 1" / 2" pipe
주문 코드52013874 -
Protective cover for housing T12/F12, SS
주문 코드543199-0001 -
Mounting bracket G2 120x75x40 316L
주문 코드71022967 -
Mounting bracket FAU 20_316TI
주문 코드942668-0000
