사양 정보
-
Process temperature
Any
-
Process pressure / max. overpressure limit
Any
-
Main wetted parts
Non-contact
적용 분야

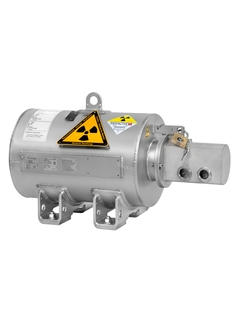

FQG66 선원 컨테이너는 방사선 포인트 레벨 검출, 연속 레벨 및 밀도 측정 중에 방사성 선원을 최고 수준의 방사능으로 유지합니다. 방사선이 한 방향으로만 거의 감쇠되지 않은 상태로 방출되고 다른 모든 방향에서는 감쇠되기 때문에 최고 수준의 인체 안전성과 측정 신뢰성이 보장됩니다.
방사선 포인트 레벨 검출, 레벨 및 밀도 측정에 사용되는 방사선원 컨테이너. 고감도 로드 신틸레이션 검출기와 함께 주변의 방사선 부하 최소화.
소형 방사선원 컨테이너(FQG61/62)의 차폐 효과가 너무 낮은 경우에 사용
방사능: 137Cs ~ 740GBq (20,000mCi), 60Co ~ 185GBq (5,000mCi)
프로세스 온도: 무제한(관련 없음)
프로세스 압력: 무제한(관련 없음)
장점
최고의 안전 등급
(DIN 25426/ISO 2919, 일반적으로 C66646)으로 높은 안전성을 보장하고 선원의 교체가 쉽고 간편뛰어난 차폐 성능으로 일반적으로 통제 구역이 필요하지 않으며 접근 구역에 설치 가능
O링 씰이 있는 추가 금속 보호 캡슐이 기계적 및 화학적 영향으로부터 선원 보호
공간 제약이 적고 설치가 간단하며 다양한 방출 각도를 지원해 어플리케이션에 따라 최적의 상태로 조정 가능
ON/OFF 스위치 위치를 고정하고 도난을 방지하기 위한 자물쇠
커버의 확인창이나 근접 스위치가 있는 원격 디스플레이를 통해 스위치 상태를 손쉽게 확인
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
최다 다운로드
-
-
기술 정보(TI)
Source container FQG66
영어 버전 - 06/2020
Radiometric level measurement
EN KO 19/06/202028/02/201925/09/2015언어:
영어
버전:
19/06/2020
파일 크기:
2.4 MB
파일 이름:
TI01171FEN_0320.pdf
-
-
-
사용 설명서(BA)
방사선원 컨테이너 FQG66
한국어 버전 - 06/2020
방사선 레벨 측정
EN KO 19/06/202025/09/2015언어:
한국어
버전:
19/06/2020
파일 크기:
4.1 MB
파일 이름:
BA01327FKO_0220.pdf
-
29 설명서
-
-
기술 정보(TI)
Source container FQG66
Radiometric level measurement
EN KO 19/06/202028/02/201925/09/2015언어:
영어
버전:
19/06/2020
파일 크기:
2.4 MB
파일 이름:
TI01171FEN_0320.pdf
-
-
-
사용 설명서(BA)
방사선원 컨테이너 FQG66
방사선 레벨 측정
EN KO 19/06/202025/09/2015언어:
한국어
버전:
19/06/2020
파일 크기:
4.1 MB
파일 이름:
BA01327FKO_0220.pdf
-
-
-
설치 설명서(EA)
Proximity switch Installation Instruction
Source container FQG61, FQG62,FQG66
EN KO 26/11/2015언어:
영어
버전:
26/11/2015
파일 크기:
1.6 MB
파일 이름:
EA01139FA2_0115.pdf
-
-
-
설치 설명서(EA)
Source holder and gasket set Installation Instruction
Source container FQG66
EN KO 26/11/2015언어:
영어
버전:
26/11/2015
파일 크기:
435.7 KB
파일 이름:
EA01138FA2_0115.pdf
-
-
-
설치 설명서(EA)
Ball locking bolt Installation instruction
Source container FQG66
EN KO 02/09/2016언어:
영어
버전:
02/09/2016
파일 크기:
625.6 KB
파일 이름:
EA01182FA2_0116.pdf
-
-
-
설치 설명서(EA)
Sight glass and vent screw Installation Instruction
Source container FQG66
EN KO 26/11/2015언어:
영어
버전:
26/11/2015
파일 크기:
361.8 KB
파일 이름:
EA01141FA2_0115.pdf
-
-
-
설치 설명서(EA)
O-ring cap Installation Instruction
Source container FQG66
EN KO 26/11/2015언어:
영어
버전:
26/11/2015
파일 크기:
508.6 KB
파일 이름:
EA01137FA2_0115.pdf
-
-
-
설치 설명서(EA)
Terminal box
Source container FQG61, FQG62, FQG66
EN KO 12/11/202102/10/201931/07/201826/11/2015언어:
영어
버전:
12/11/2021
파일 크기:
680.4 KB
파일 이름:
EA01142FA2_0421.pdf
-
-
-
설치 설명서(EA)
Slide bearing set Installation Instruction
Source container FQG66
EN KO 26/11/2015언어:
영어
버전:
26/11/2015
파일 크기:
815.1 KB
파일 이름:
EA01140FA2_0115.pdf
-
-
-
ZE(인증서)
RFID TAG Certificate/Declaration of Conformity
ATEX:
II 2 G Ex ia IIC T6 Gb
II 2 D Ex ia IIIC T80°C Db;
IECEx:
Ex ia IIC T6 Gb
Ex ia IIIC T80°C Db
IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 XEN KO 08/02/201920/06/201607/09/201520/08/2015언어:
영어
버전:
08/02/2019
파일 크기:
6.1 MB
파일 이름:
ZE01020FA2_0418.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring cap FQG66, FVMQ
-
Sealing
도면 번호주문 코드2171301286 -
-
Slide bearing set FQG66
-
Miscellaneous
도면 번호주문 코드5271301296 -
-
Ball locking bolt FQG66, VA
-
Housing/housing accessories
도면 번호주문 코드5371341171 -
-
Sight glass on Shutter, with seal
-
Miscellaneous
도면 번호주문 코드2471301299 -
-
Padlock FQG6x
-
Housing/housing accessories
도면 번호주문 코드2271301302 -
-
Ventilation screw FQG66, VA, 1piece
-
Filter
도면 번호주문 코드2371301303 -
-
Proximity switch FQG61/FQG62/FQG66
-
Electro mechanic
도면 번호주문 코드3371099277 -
-
Terminal box FQG66
-
Electro mechanic
도면 번호주문 코드3171301298 -
-
Label "caution radiation" _SS
주문 코드916497-0000
