사양 정보
-
Accuracy
+/- 2 mm (0.08 in)
-
Process temperature
-40...+130 °C
(-40...+266 °F) -
Process pressure / max. overpressure limit
Vacuum...3 bar
(Vacuum...43.5 psi) -
Max. measurement distance
Standard: 30 m (98 ft)
With advanced dynamics: 40 m (131 ft) -
Main wetted parts
PVDF, Viton, PP, PBT
적용 분야

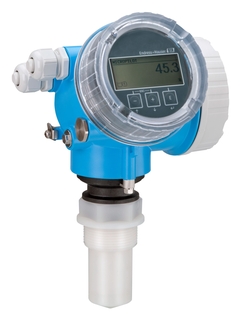

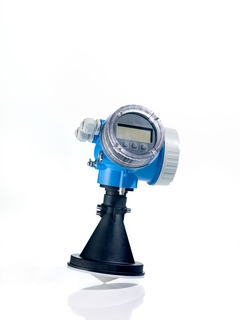

Micropilot FMR50은 간단한 저장 어플리케이션뿐만 아니라 유틸리티 프로세스에서 최고의 선택입니다. FMR50 Free Space 레이다는 액체, 페이스트 및 슬러리의 레벨을 비접촉식으로 연속 측정합니다. 측정이 유체, 온도 변화, 가스층 또는 증기 변화의 영향을 받지 않으며, Bluetooth 모듈을 통한 SmartBlue 앱을 사용해 원격으로 액세스할 수 있습니다.
캡슐화된 PVDF 또는 PP 도금 혼 안테나
프로세스 연결부: 나사, 설치 브래킷 또는 슬립온 플랜지
온도: -40 ~ +130°C (-40 ~ +266°F)
압력: -1 ~ +3bar (-14.5 ~ +43.5psi)
최대 측정 범위: 30m (98ft), 동역학이 향상된 경우 40m (131ft)
정확성: ±2mm
K 밴드: 26GHz
국제 방폭 인증, 오버필 방지 WHG, SIL, 5 포인트 선형 프로토콜
장점
제품 및 프로세스 조건이 변해도 신뢰성을 유지하는 비접촉식 측정
빠르고 간편한 시운전, 유지보수 및 진단을 위한 HistoROM 데이터 관리 개념
새로운 Multi-Echo Tracking 평가 덕분에 용기에 방해물이 있어도 최고의 신뢰성 유지
IEC 61508부터 SIL3 (동종 리던던시)에 따라 개발된 하드웨어 및 소프트웨어
하트비트(Heartbeat) 기술을 통해 전체 수명 주기 동안 경제성과 플랜트 운영 안전성 제공
제어 또는 자산 관리 시스템에 완벽하게 통합되고 직관적인 메뉴 안내식 작동(현장에서 또는 제어 시스템을 통해)
세계에서 가장 간편한 SIL 및 WHG 보증 검사로 시간 및 비용 절감
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
관심이 있을 수 있는 게시물
최다 다운로드
282 설명서
-
-
사용 설명서(BA)
Micropilot FMR50 FOUNDATION Fieldbus Operating Instructions
Free space radar
EN KO 12/04/201815/12/201616/07/201501/07/2013언어:
영어
버전:
12/04/2018
파일 크기:
4.9 MB
파일 이름:
BA01120FEN_0418.pdf
-
-
-
사용 설명서(BA)
Micropilot FMR50 PROFIBUS PA Operating Instructions
Free space radar
EN KO 12/04/201815/12/201601/12/201415/04/2013언어:
영어
버전:
12/04/2018
파일 크기:
3.8 MB
파일 이름:
BA01124FEN_0418.pdf
-
-
-
계기 파라미터(GP)
Micropilot FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57 FOUNDATION Fieldbus Description of Device Parameters
Free space radar
EN KO 16/07/201501/07/2013언어:
영어
버전:
16/07/2015
파일 크기:
2.8 MB
파일 이름:
GP01017FEN_0215.pdf
-
-
-
계기 파라미터(GP)
Micropilot FMR50, FMR51, FMR52, FMR53, FMR54, FMR56, FMR57 PROFIBUS PA Description of Device Parameters
Free space radar
EN KO 30/10/201415/04/2013언어:
영어
버전:
30/10/2014
파일 크기:
3.9 MB
파일 이름:
GP01018FEN_0214.pdf
-
-
-
요약 지침서(KA)
Micropilot FMR50 PROFIBUS PA
Free Space 레이다
EN KO 01/08/202212/04/201802/02/201515/04/2013언어:
한국어
버전:
01/08/2022
파일 크기:
1.8 MB
파일 이름:
KA01128FKO_0422-00.pdf
-
-
-
요약 지침서(KA)
Micropilot FMR50 FOUNDATION Fieldbus
Free Space 레이다
EN KO 01/08/202212/04/201801/07/2013언어:
한국어
버전:
01/08/2022
파일 크기:
1.8 MB
파일 이름:
KA01124FKO_0322-00.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
도면 번호주문 코드1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
도면 번호주문 코드1771115176 -
-
Cover GT19 PBT, sight glass, EPDM
-
Cover
도면 번호주문 코드2071110292 -
-
Cover GT19 PBT, EPDM
-
Cover
도면 번호주문 코드2071110293 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
도면 번호주문 코드2071110297 -
-
Cover GT20 Alu, HNBR
-
Cover
도면 번호주문 코드2071110299 -
-
Cover GT19 PBT, Terminal Ex, EPDM
-
Cover
도면 번호주문 코드2571110295 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
도면 번호주문 코드2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
도면 번호주문 코드2571110302 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
도면 번호주문 코드2571185517 -
-
Cover GT19 PBT, Terminal, OVP, EPDM
-
Cover
도면 번호주문 코드2571185518 -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
도면 번호주문 코드6571110303 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
further parts
주문 코드71450381 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
도면 번호주문 코드3471108594 -
-
I/O module, 2-wr.,4-20mA,HART,PFS,Ex,V1
-
I/O module
도면 번호주문 코드3471108599 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
도면 번호주문 코드3471164940 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
도면 번호주문 코드3471187812 -
-
I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2
-
I/O module
도면 번호주문 코드3471207473 -
-
I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V2
-
I/O module
도면 번호주문 코드3471207474 -
-
I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2
-
I/O module
도면 번호주문 코드3471207475 -
-
Terminal set 4-wire, I/O module
-
Terminals
도면 번호주문 코드3771110279 -
-
Terminal set 2-wire, I/O module
-
Terminals
도면 번호주문 코드3771110280 -
-
Cable FHX50, FHX50B, 5m
-
further parts
주문 코드71206552 -
-
Cable FHX50, FHX50B, 10m
-
further parts
주문 코드71206554 -
-
Cable FHX50, FHX50B, 20m
-
further parts
주문 코드71206555 -
-
Cable FHX50, FHX50B, 30m
-
further parts
주문 코드71206556 -
-
Spare parts set - retrofit kit FHX50
-
further parts
주문 코드71248380 -
-
Transmitter electronics FHX50
-
further parts
주문 코드71197334 -
-
Display module, SD02, push buttons
-
Display
도면 번호주문 코드40XPD0024- -
-
Display module, SD03, Touch Control
-
Display
도면 번호주문 코드40XPD0025- -
-
Electronics Micropilot FMR5x
-
Electronic
도면 번호주문 코드30XPF0020- -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Overvoltage protection (OVP10),1-Channel
주문 코드71128617 -
Overvoltage protection (OVP20),2-Channel
주문 코드71128619 -
Mounting bracket, FMR50/56
주문 코드71162776 -
UNI slip on flange 3"/DN80/80, PP
주문 코드71162777 -
UNI slip on flange 4"/DN100/100, PP
주문 코드71162778 -
UNI slip on flange 6"/DN150/150, PP
주문 코드71162780 -
UNI slip on fl. 4"/DN100/100, horn 100mm
주문 코드71162781 -
UNI slip on fl. 6"/DN150/150, horn 100mm
주문 코드71162782 -
Bluetooth module (BT10)
주문 코드71377355 -
Seal, adjustable, DN80
주문 코드71074263 -
Seal, adjustable, DN100
주문 코드71074264 -
Seal, adjustable, DN150
주문 코드71074265 -
Weather prot. cover GT18/GT19/GT20, 316L
주문 코드71162242 -
Seal, adjustable, ASME 3"/ JIS 80A
주문 코드71249070 -
Seal, adjustable, ASME 4"
주문 코드71249072 -
Seal, adjustable, ASME 6"/ JIS 150A
주문 코드71249073
