사양 정보
-
Max. measurement error
Volume flow (standard):
‐ ±1.5 % o.r. for 3 to 30 m/s (9.84 to 98.4 ft/s)
‐ ±3 % o.r. for 1 to 3 m/s (3.28 to 9.84 ft/s)
Volume flow (option):
‐ ±0.1 % o.f.s. for 0.3 to 1 m/s (0.98 to 3.28 ft/s)
‐ ±1.5 % o.r. for 1 to 30 m/s (3.28 to 98.4 ft/s) -
Measuring range
Standard: 1 to 30 m/s (3.28 to 98.4 ft/s)
Option: 0.3 to 30 m/s (0.98 to 98.4 ft/s) -
Medium temperature range
0 to +80 °C (+32 to +176 °F)
-
Max. process pressure
11 bar a (159 psi a)
-
Wetted materials
Sensor: 1.4404/1.4435 (316L)
Transducer: HNBR
Temperature sensor (option): AFM 34
적용 분야

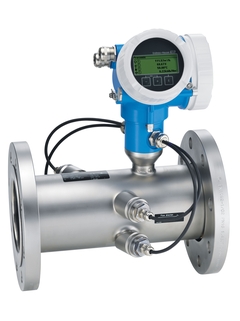

Prosonic Flow B 200 is the specialist for accurate and reliable measurement of wet biogas and digester gas,even under fluctuating process conditions. With its unique integrated real-time methane fraction analysis, Prosonic Flow B 200 enables continuous measurement and monitoring of gas flow as well as gas quality. In addition to efficient process control and energy balancing, Heartbeat Technology enables compliance and process safety at all times.
The measuring principle is unaffected by gas composition
Inline flowmeter designed for wet biogas and digester gas under fluctuating process conditions.
Device properties:
Multivariable device: flow, temperature and methane
Medium temperature: 0 to 80 °C (32 to 176 °F)
Process pressure: 0.7 to 11 bar a (10.2 to 159 psi a)
Loop-powered technology
Robust dual-compartment housing
Plant safety: worldwide approvals
장점
Integrated real-time methane fraction measurement
Optimized for low pressure gas – specialized sensor design
No additional pressure loss – full bore design
Process transparency – diagnostic capability
Convenient device wiring – separate connection compartment
Safe operation – no need to open the device due to display with touch control, background lighting
-
Integrated verification – Heartbeat Technology
동영상
FLEX 선택 | 기술적 우수성 | 단순성 |
---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
-
-
사용 설명서(BA)
Proline Prosonic Flow B 200 HART Operating Instructions
영어 버전 - 10/2015
Ultrasonic transit time flowmeter
EN KO 01/10/201501/11/201230/12/2011언어:
영어
버전:
01/10/2015
파일 크기:
3.6 MB
파일 이름:
BA01031DEN_0315.pdf
-
-
-
사용 설명서(BA)
Proline Prosonic Flow B 200 HART Operating Instructions
Ultrasonic transit time flowmeter
EN KO 01/10/201501/11/201230/12/2011언어:
영어
버전:
01/10/2015
파일 크기:
3.6 MB
파일 이름:
BA01031DEN_0315.pdf
-
-
-
계기 파라미터(GP)
Proline Prosonic Flow 200 HART Description of Device Parameters
Ultrasonic time-of-flight flowmeter
EN KO 01/10/201501/11/201230/12/2011언어:
영어
버전:
01/10/2015
파일 크기:
1.8 MB
파일 이름:
GP01012DEN_0315.pdf
-
-
-
요약 지침서(KA)
Proline Prosonic Flow B 200 Brief Operating Instructions
Ultrasonic time-of-flight flowmeter
EN KO 01/10/201521/11/201401/11/201230/12/2011언어:
영어
버전:
01/10/2015
파일 크기:
1.1 MB
파일 이름:
KA01096DEN_0415.pdf
-
-
-
설치 설명서(EA)
Set housing security clamp Installation Instructions
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x Promag 200, Promass
200, Prosonic Flow 200, Prowirl 200,EN KO 31/08/201707/10/201305/01/2012언어:
영어
버전:
31/08/2017
파일 크기:
279.5 KB
파일 이름:
EA00038FA2_1717.pdf
-
-
-
설치 설명서(EA)
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50 -
-
-
설치 설명서(EA)
EA Replacing the I/O-Module
Proline 200
EN KO 01/07/202301/10/201818/12/2013언어:
영어
버전:
01/07/2023
파일 크기:
633.9 KB
파일 이름:
EA01092DA2_0323-00.pdf
-
-
-
설치 설명서(EA)
Replacing cable harness, cable gland Installation Instructions
Prosonic Flow B 200
EN KO 01/06/201705/12/2011언어:
영어
버전:
01/06/2017
파일 크기:
446.1 KB
파일 이름:
EA00107DA2_0217.pdf
-
-
-
설치 설명서(EA)
Replacing the transmitter Installation Instructions
Promass 200/TB2, Prosonic Flow B 200, Promag 200
EN KO 01/12/201612/02/201501/10/2012언어:
영어
버전:
01/12/2016
파일 크기:
448.5 KB
파일 이름:
EA00104DA2_1616.pdf
-
-
-
설치 설명서(EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN KO 01/03/201828/11/201325/04/2013언어:
영어
버전:
01/03/2018
파일 크기:
139.5 KB
파일 이름:
EA01051DA2_0318.pdf
-
