사양 정보
-
Max. measurement error
Volume flow: ±2% o.r. above DN200
-
Measuring range
0 to 15 m/s (0 to 50 ft/s)
-
Medium temperature range
–40 to +80 °C (–40 to +176 °F)
-
Max. process pressure
N/A
-
Wetted materials
Insertion system:
Sensor holder 1.4301 (304), 1.4404 (316L)
Sensor housing 1.4301 (304), 1.4404 (316L)
적용 분야

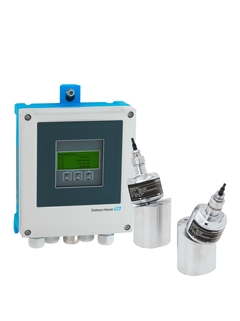

Prosonic Flow I 400 combines insertion sensor technology with the benefits of our Proline 400 transmitters, such as Heartbeat Technology for safe process monitoring and web server access for easy installation and operation. Welded directly into the pipe wall, Prosonic Flow I 400 is especially suitable for large pipelines such as water distribution lines and projects where a fixed device installation is necessary.
The measuring principle is independent of density and conductivity
Bidirectional flow measurement of water and wastewater
Device properties:
Supports two parallel measurement paths
For large diameters: DN 200 to 4000 (8 to 160")
Medium temperatur: –40 to +80 °C (–40 to +176 °F)
Transmitter housing made of durable polycarbonate or aluminium
Remote version for wall mounting
Integrated data logger: measured values monitoring
장점
-
Low capital investment – cost-effectiveness increases with pipe diameter (up to DN 4000/160")
-
Long-term stable signal – maintenance-free direct installation of the sensor into the medium
-
Process transparency – diagnostic capability
-
Safe operation – no need to open the device due to display with touch control, background lighting
-
Full remote access – web server
-
Integrated diagnostics, verification and monitoring – Heartbeat Technology
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
%20-%20CS01637X.jpg "Picture of the water reservoir Marbach (Germany)")
관심이 있을 수 있는 게시물
최다 다운로드
-
-
기술 정보(TI)
TI Proline Prosonic Flow I 400
영어 버전 - 05/2024
Ultrasonic time-of-flight flowmeter
EN KO 15/05/202411/01/2022언어:
영어
버전:
15/05/2024
파일 크기:
3.9 MB
파일 이름:
TI01567DEN_0224-00.pdf
-
-
-
설치 설명서(EA)
EA Replacing the sensor, sensor holder, Installation set
영어 버전 - 03/2024
Prosonic Flow P 500, I, W 400
EN KO 01/03/202415/12/202101/08/2021언어:
영어
버전:
01/03/2024
파일 크기:
1.4 MB
파일 이름:
EA01368DA2_0323-00.pdf
-
55 설명서
-
-
기술 정보(TI)
TI Proline Prosonic Flow I 400
Ultrasonic time-of-flight flowmeter
EN KO 15/05/202411/01/2022언어:
영어
버전:
15/05/2024
파일 크기:
3.9 MB
파일 이름:
TI01567DEN_0224-00.pdf
-
-
-
사용 설명서(BA)
BA Proline Prosonic Flow I 400
Ultrasonic time-of-flight flowmeter
HARTEN KO 15/05/202411/01/2022언어:
영어
버전:
15/05/2024
파일 크기:
6.4 MB
파일 이름:
BA02085DEN_0224-00.pdf
-
-
-
사용 설명서(BA)
BA Proline Prosonic Flow I 400
Ultrasonic time-of-flight flowmeter
Modbus RS485EN KO 15/05/2024언어:
영어
버전:
15/05/2024
파일 크기:
5.5 MB
파일 이름:
BA02303DEN_0124-00.pdf
-
-
-
계기 파라미터(GP)
GP Proline Prosonic Flow I 400
Ultrasonic time-of-flight flowmeter
Modbus RS485EN KO 15/05/2024언어:
영어
버전:
15/05/2024
파일 크기:
2.3 MB
파일 이름:
GP01208DEN_0124-00.pdf
-
-
-
계기 파라미터(GP)
GP Proline Prosonic Flow I 400
Ultrasonic time-of-flight flowmeter
HARTEN KO 15/05/202411/01/2022언어:
영어
버전:
15/05/2024
파일 크기:
2.1 MB
파일 이름:
GP01166DEN_0224-00.pdf
-
-
-
요약 지침서(KA)
KA Proline 400
초음파 TOF(time-of-flight) 센서가 장착된 트랜스미터
HARTEN KO 15/05/202411/01/2022언어:
한국어
버전:
15/05/2024
파일 크기:
3.4 MB
파일 이름:
KA01510DKO_0224-00.pdf
-
-
-
요약 지침서(KA)
KA Proline Prosonic Flow I
초음파 TOF(time-of-flight) 센서
EN KO 15/05/202411/01/2022언어:
한국어
버전:
15/05/2024
파일 크기:
1.6 MB
파일 이름:
KA01511DKO_0224-00.pdf
-
-
-
요약 지침서(KA)
KA Proline 400
초음파 TOF(time-of-flight) 센서가 장착된 트랜스미터
Modbus RS485EN KO 15/05/2024언어:
한국어
버전:
15/05/2024
파일 크기:
2.3 MB
파일 이름:
KA01660DKO_0124-00.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit connection terminals, 400
-
Terminal module
도면 번호주문 코드4571228789 -
-
Set Anschlusspr.+S-DAT,Prosonic 400, A1
-
Memory
도면 번호주문 코드4071540053 -
-
Electronics Prosonic Flow 400
-
Electronic
도면 번호주문 코드30XPD0092- -
-
Kit connec.board+S-DAT,Prosonic 400, A2
-
Memory
도면 번호주문 코드4071634893 -
-
Display module, 4-wire, 400
-
Display
도면 번호주문 코드50XPD0017- -
-
Kit T-DAT, 100/300/400/500
-
Memory
도면 번호주문 코드3971185788 -
-
Kit cover, polycarbonate
-
Cover
도면 번호주문 코드2071408508 -
-
Kit cover, alu, 400, 500 digital
-
Cover
도면 번호주문 코드2071384170 -
-
Kit 10 cover seals, polycarbonate
-
Sealing
도면 번호주문 코드2571278077 -
-
Kit 10 cover seals, alu, 400,500 digital
-
Sealing
도면 번호주문 코드2571278078 -
-
Installation set, Prosonic Flow I 400
-
further parts
주문 코드DK9016- -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Spare IEC TAG
-
further parts
주문 코드XPSPEC- -
-
Kit display protection, 400, 500 digital
도면 번호주문 코드8271228792 -
Kit weather prot.cover, 400/800/500 dig.
주문 코드71343504 -
Pipe mounting kit, 400/800/500 digital
주문 코드71346427 -
Kit wireless antenna extended range
주문 코드71351317 -
Transmitter Prosonic Flow 400, 9X4BXX
주문 코드9X4BXX- -
Sensor set, Prosonic Flow 400/800
주문 코드DK9018- -
Sensor holder set, Prosonic Flow
주문 코드DK9014- -
Sensor cable set, Prosonic Flow 400/800
주문 코드DK9017- -
Conduit adapter set, Prosonic Flow
주문 코드DK9003-
