사양 정보
-
Max. measurement error
Volume flow: ±0.5 % o.r. ± 2 mm/s (0.08 in/s)
-
Measuring range
0.06 dm³/min to 300 m³/h (0.015 to 80 gal/min)
-
Medium temperature range
–20 to +150 °C (–4 to +302 °F)
-
Max. process pressure
PN 40, Class 150, 20K
-
Wetted materials
Liner: PFA
Electrodes: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
Process Connections: stainless steel, 1.4404 (F316L); PVDF; PVC adhesive sleeve
Seals: O-ring seal (EPDM, FKM, Kalrez), aseptic molded seal (EPDM, FKM, silicone)
Grounding Rings: stainless steel, 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalum
적용 분야

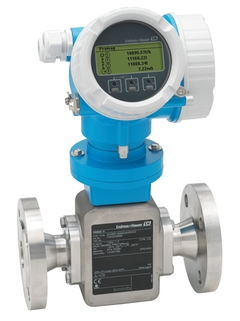

Promag H is the preferred sensor for applications with highest requirements in the chemical and life sciences industries. With its genuine loop-powered technology, Promag H 200 enables cost-effective and seamless integration into existing infrastructures. It offers highest operational safety in hazardous areas thanks to its intrinsically safe design (Ex ia). Heartbeat Technology enables process safety at all times.
The measuring principle is virtually independent of pressure, density, temperature and viscosity
Dedicated to the measurement of the smallest flow quantities
Device properties
Liner made of PFA
Sensor housing made of stainless steel
Various electrode materials available
Loop-powered technology
High ingress protection: IP69
Plant safety: worldwide approvals (SIL, Haz. area)
장점
Flexible installation concept – numerous hygienic process connections
Energy-saving flow measurement – no pressure loss due to cross-section constriction
Maintenance-free – no moving parts
Convenient device wiring – separate connection compartment
Safe operation – no need to open the device due to display with touch control, background lighting
Integrated verification – Heartbeat Technology
동영상
FLEX 선택 | 기술적 우수성 | 단순성 |
---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
기존 제품
-
-
요약 지침서(KA)
유량계 Proline Promag H
한국어 버전 - 08/2022
전자식 센서
EN KO 12/06/202401/08/202201/07/202101/02/2017언어:
한국어
버전:
01/08/2022
파일 크기:
1.4 MB
파일 이름:
KA01289DKO_0322-00.pdf
-
-
-
사용 설명서(BA)
Proline Promag H 200 PROFIBUS PA Operating Instructions
Electromagneticflowmeter
EN KO 01/09/2015언어:
영어
버전:
01/09/2015
파일 크기:
3.3 MB
파일 이름:
BA01375DEN_0115.pdf
-
-
-
사용 설명서(BA)
Proline Promag H 200 FOUNDATION Fieldbus Operating Instructions
Electromagnetic flowmeter
EN KO 01/09/2015언어:
영어
버전:
01/09/2015
파일 크기:
3.2 MB
파일 이름:
BA01377DEN_0115.pdf
-
-
-
사용 설명서(BA)
Proline Promag H 200 HART Operating Instructions
Electromagnetic flowmeter
EN KO 01/06/201513/08/2012언어:
영어
버전:
01/06/2015
파일 크기:
3.3 MB
파일 이름:
BA01110DEN_0215.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 200 PROFIBUS PA Description of Device Parameters
Electromagnetic flowmeter
EN KO 01/11/2015언어:
영어
버전:
01/11/2015
파일 크기:
1.6 MB
파일 이름:
GP01027DEN_0115.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 200 FOUNDATION Fieldbus Description of Device Parameters
Electromagnetic flowmeter
EN KO 01/11/2015언어:
영어
버전:
01/11/2015
파일 크기:
1.9 MB
파일 이름:
GP01028DEN_0115.pdf
-
-
-
계기 파라미터(GP)
Proline Promag 200 HART Description of Device Parameters
Electromagnetic flowmeter
EN KO 01/06/2015언어:
영어
버전:
01/06/2015
파일 크기:
1.5 MB
파일 이름:
GP01026DEN_0115.pdf
-
-
-
요약 지침서(KA)
Proline Promag 사용 설명서 요약
Proline Promag
파트 1/2
전자식 센서EN KO 01/04/201701/08/201601/12/2015언어:
한국어
버전:
01/04/2017
파일 크기:
1.7 MB
파일 이름:
KA01216DKO_0317.pdf
-
-
-
요약 지침서(KA)
유량계 Proline Promag H
전자식 센서
EN KO 12/06/202401/08/202201/07/202101/02/2017언어:
한국어
버전:
01/08/2022
파일 크기:
1.4 MB
파일 이름:
KA01289DKO_0322-00.pdf
-
-
-
요약 지침서(KA)
Proline Promag H 200 Brief Operating Instructions
Electromagnetic flowmeter
EN KO 01/09/201501/06/201521/11/201413/08/2012언어:
영어
버전:
01/09/2015
파일 크기:
1.1 MB
파일 이름:
KA01120DEN_0415.pdf
-
