사양 정보
-
Max. measurement error
Flow: ±5 % o.f.s.
-
Measuring range
226 to 14 100 000 l/h (60 to 3 730 000 gal/h)
(under reference conditions) -
Medium temperature range
–20 to +100 °C (–4 to +212 °F)
-
Max. process pressure
PN 40
-
Wetted materials
Transducer: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Insertion tube: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
Connection:
‐ Compression fitting: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
‐ Threadolet: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
‐ Clamping ferrule: PEEK 450G; 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
‐ Tri‐Clamp; DN40 DIN 11851, DN50 DIN 11851; DN40 DIN 11864‐1A, DN50 DIN 11864‐1A: 1.4404 (316L)
적용 분야

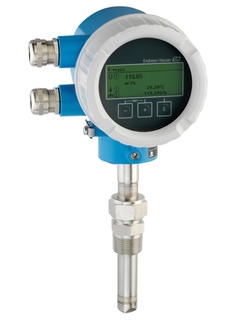

t-mass T 150은 액체 측정을 위한 Endress+Hauser의 첫 번째 열 질량식 유량계로, 용수 어플리케이션을 위해 설계되었습니다. 유체의 전기 전도도에 독립적으로 측정하기 때문에 다양한 수계 및 비수계 액체에서 모니터링과 트렌딩을 위해 사용할 수 있습니다. 디스플레이에 고객별 설정을 저장할 수 있고 디스플레이를 통해 한 계기에서 다른 계기로 전송할 수 있습니다.
넓은 유량 범위와 직접 질량 유량 측정이 특징인 측정 원리
전도성 및 비전도성 액체의 모니터링
계기 특징
공칭 직경 DN 40 ~ 1000(1 1/2 ~ 40")을 위한 삽입형 버전
일반 또는 위생 버전 센서
최대 130 °C (266 °F)까지 SIP 세척 가능
DC 24 V 전원 공급 장치를 사용하는 컴팩트 버전 계기
4-20 mA HART, 펄스/주파수/스위치 출력
컴팩트하고 견고한 트랜스미터
장점
전도성 및 비전도성 액체의 모니터링
높은 프로세스 안전성 – 통합 온도 보상으로 인한 높은 반복성과 선형성
비용 효율적인 측정 – 간편한 설치, 압력 손실이 거의 없고 유지보수가 불필요
신뢰할 수 있는 유량 트렌딩 – 다변수 측정
빠르고 효율적인 시운전 – 안내식 작동 메뉴
높은 플랜트 가용성 – 자가 진단 및 오류 모니터링
정비를 위한 자동 데이터 복원
동영상
기존 제품
성공 사례
%20-%20CS01637X.jpg "Picture of the water reservoir Marbach (Germany)")
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
최다 다운로드
-
-
기술 정보(TI)
Proline t-mass T 150 Technical Information
영어 버전 - 12/2013
Thermal mass flowmeter
EN KO 18/12/2013언어:
영어
버전:
18/12/2013
파일 크기:
1.2 MB
파일 이름:
TI01127DEN_0113.pdf
-
-
-
사용 설명서(BA)
Proline t-mass T 150 HART Operating Instructions
영어 버전 - 12/2013
Thermal mass flowmeter
EN KO 18/12/2013언어:
영어
버전:
18/12/2013
파일 크기:
3.4 MB
파일 이름:
BA01260DEN_0113.pdf
-
45 설명서
-
-
기술 정보(TI)
Proline t-mass T 150 Technical Information
Thermal mass flowmeter
EN KO 18/12/2013언어:
영어
버전:
18/12/2013
파일 크기:
1.2 MB
파일 이름:
TI01127DEN_0113.pdf
-
-
-
사용 설명서(BA)
Proline t-mass T 150 HART Operating Instructions
Thermal mass flowmeter
EN KO 18/12/2013언어:
영어
버전:
18/12/2013
파일 크기:
3.4 MB
파일 이름:
BA01260DEN_0113.pdf
-
-
-
계기 파라미터(GP)
Proline t-mass T 150 HART Description of Device Parameters
Thermal Mass Flowmeter
EN KO 04/04/2016언어:
영어
버전:
04/04/2016
파일 크기:
1.5 MB
파일 이름:
GP01032DEN_0115.pdf
-
-
-
요약 지침서(KA)
Proline t-mass T 150 Brief Operating Instructions
Thermal mass flowmeter
EN KO 18/12/2013언어:
영어
버전:
18/12/2013
파일 크기:
1.3 MB
파일 이름:
KA01155DEN_0113.pdf
-
-
-
설치 설명서(EA)
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50 -
-
-
설치 설명서(EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN KO 01/03/201828/11/201325/04/2013언어:
영어
버전:
01/03/2018
파일 크기:
139.5 KB
파일 이름:
EA01051DA2_0318.pdf
-
-
-
설치 설명서(EA)
Hot tap
t-mass T 150
EN KO 01/04/202201/06/201715/05/2014언어:
영어
버전:
01/04/2022
파일 크기:
1.5 MB
파일 이름:
EA01105DA2_0322-00.pdf
-
-
-
설치 설명서(EA)
Activating application packages
Promag 100, 200, 400, Promass 100, 200, Prosonic Flow 100, 200, Prowirl
200, t-mass 150EN KO 03/03/202015/02/2019언어:
영어
버전:
03/03/2020
파일 크기:
406.9 KB
파일 이름:
EA01249DA2_0220.pdf
-
-
-
설치 설명서(EA)
EA Cold tap, atmospheric pressure
t-mass B, T 150, I 300, 500-digital
EN KO 15/10/202431/07/202001/10/201804/10/2016언어:
영어
버전:
15/10/2024
파일 크기:
539.9 KB
파일 이름:
EA01136DA2_0424-00.pdf
-
-
-
설치 설명서(EA)
Safety chain Installation Instructions
t-mass T 150
EN KO 01/10/201816/05/2014언어:
영어
버전:
01/10/2018
파일 크기:
283.7 KB
파일 이름:
EA01106DA2_0218.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit 10 terminal block, 8-pin,t-mass 150
-
Terminals
도면 번호주문 코드3771158893 -
-
Electronic t-mass T 150
-
Electronic
도면 번호주문 코드30XPD0022- -
-
Display module, SD02, push buttons
-
Display
도면 번호주문 코드40XPD0024- -
-
Kit cover Alu, sight glass, gasket
-
Cover
도면 번호주문 코드2071158894 -
-
Kit cover Alu, blind version, gasket
-
Cover
도면 번호주문 코드2071158895 -
-
Kit 10 cable glands M20x1,5 grey
-
Connection (electrical)
도면 번호주문 코드1550103658 -
-
Kit 10 cable glands M20x1.5 Ex
-
Connection (electrical)
도면 번호주문 코드1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Connection (electrical)
도면 번호주문 코드1550098041 -
-
Kit 10 ext. M20x1,5/G 1/2" (plug brass)
-
Connection (electrical)
도면 번호주문 코드1571115505 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Connection (electrical)
도면 번호주문 코드1550098042 -
-
Kit 10 ext. M20x1,5/NPT1/2"(plug brass)
-
Connection (electrical)
도면 번호주문 코드1571115509 -
-
Kit socket, M20x1,5/M12x1, NBR
-
Connection (electrical)
도면 번호주문 코드1571240315 -
-
Kit plug, M20x1,5/M12x1, NBR
-
Connection (electrical)
도면 번호주문 코드1571240316 -
-
Kit housing gaskets, t-mass 150
-
Sealing
도면 번호주문 코드6571158896 -
-
Kit housing parts, t-mass 150
-
Housing/housing accessories
도면 번호주문 코드1971158897 -
-
Kit gasket ring,HNBR,3/4",t-mass B/T 150
-
Sealing
도면 번호주문 코드6371158898 -
-
Kit gasket ring,EPDM,3/4",t-mass B/T 150
-
Sealing
도면 번호주문 코드6371158900 -
-
Kit Safety chain, t-mass T 150
-
further parts
주문 코드71240321 -
-
Mounting kit, t-mass T 150
-
further parts
주문 코드DK6002- -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Spare IEC TAG
-
further parts
주문 코드XPSPEC- -
-
Kit weather protec.cover, t-mass 150
주문 코드71240320 -
t-mass, mounting boss
주문 코드DK6MB- -
Hot tap, process pressure
주문 코드DK6003- -
Cold tap, atmospheric pressure, t-mass
주문 코드DK6ML-
