사양 정보
-
Max. measurement error
3 % o.r.
4 % o.r.
5 % o.f.s.
(depending on chosen option of ordering feature "Calibration flow") -
Measuring range
0.5 to 910 kg/h (1.1 to 2002 lb/h)
0.5 to 1365 kg/h (1.1 to 3003 lb/h)
(for air, depending on chosen option of ordering feature "Calibration flow") -
Medium temperature range
–40 to +100 °C (–40 to +212 °F)
-
Max. process pressure
PN 40, Class 300
-
Wetted materials
Transducer: 1.4404 (316L)
Insertion tube: 1.4404 (316L)
Measuring tube: 1.4404 (316L); 1.4435 (316L)
Connection: 1.4404 (F316/F316L); 1.4404 (316L); 1.4435 (316L)
적용 분야

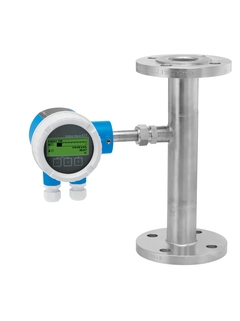

t-mass A 150 인라인 유량계는 설비 기체, 특히 압축 공기의 비용 효율적인 측정을 위해 설계되었습니다. 또한 보조 계량 어플리케이션을 위한 트렌딩 계기이고, 견고하고 컴팩트한 알루미늄 하우징에 4선식 기술이 탑재되었습니다. 디스플레이와 함께 주문하거나 디스플레이가 없는 버전으로 주문할 수 있습니다. 디스플레이에 고객별 설정을 저장할 수 있고 디스플레이를 통해 한 계기에서 다른 계기로 전송할 수 있습니다.
넓은 유량 범위와 직접 질량 유량 측정이 특징인 측정 원리
크기가 작은 배관의 공기, 질소, 이산화탄소 및 아르곤에 적합
계기 특징
인라인 버전: 직경 DN 15 ~ 50 (1/2 ~ 2")
프로세스 압력 최대 PN 40, Class 300
다양한 프로세스 연결부 사용 가능
DC 24 V 전원 공급 장치를 사용하는 컴팩트 버전 계기
4-20 mA HART, 펄스/주파수/스위치 출력
컴팩트하고 견고한 트랜스미터
장점
크기가 작은 배관의 공기, 질소, 이산화탄소 및 아르곤에 적합
최적의 프로세스 모니터링 – 낮은 압력과 느린 유량 속도에서도 손쉽게 측정
비용 효율적인 측정 – 간편한 설치, 압력 손실이 거의 없고 유지보수가 불필요
신뢰할 수 있는 유량 트렌딩 – 다변수 측정t
빠르고 효율적인 시운전 – 안내식 작동 메뉴
높은 플랜트 가용성 – 자가 진단 및 오류 모니터링
정비를 위한 자동 데이터 복원
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
기존 제품
성공 사례
%20-%20CS01637X.jpg "Picture of the water reservoir Marbach (Germany)")
최다 다운로드
-
-
사용 설명서(BA)
Proline t-mass A 150 HART
영어 버전 - 03/2020
Thermal mass flowmeter
EN KO 02/03/202009/11/201217/04/2012언어:
영어
버전:
02/03/2020
파일 크기:
2.4 MB
파일 이름:
BA01042DEN_0320.pdf
-
-
-
기술 정보(TI)
Proline t-mass A 150
영어 버전 - 03/2020
Thermal mass flowmeter
EN KO 02/03/202011/05/201217/04/2012언어:
영어
버전:
02/03/2020
파일 크기:
801.5 KB
파일 이름:
TI01019DEN_0320.pdf
-
66 설명서
-
-
기술 정보(TI)
Proline t-mass A 150
Thermal mass flowmeter
EN KO 02/03/202011/05/201217/04/2012언어:
영어
버전:
02/03/2020
파일 크기:
801.5 KB
파일 이름:
TI01019DEN_0320.pdf
-
-
-
사용 설명서(BA)
Proline t-mass A 150 HART
Thermal mass flowmeter
EN KO 02/03/202009/11/201217/04/2012언어:
영어
버전:
02/03/2020
파일 크기:
2.4 MB
파일 이름:
BA01042DEN_0320.pdf
-
-
-
계기 파라미터(GP)
Proline t-mass A, B 150 HART Description of Device Parameters
Thermal Mass Flowmeter
EN KO 04/04/2016언어:
영어
버전:
04/04/2016
파일 크기:
1.5 MB
파일 이름:
GP01031DEN_0115.pdf
-
-
-
요약 지침서(KA)
Proline t-mass A 150
Thermal mass flowmeter
EN KO 02/03/202017/04/2012언어:
영어
버전:
02/03/2020
파일 크기:
1.3 MB
파일 이름:
KA01103DEN_0220.pdf
-
-
-
설치 설명서(EA)
Safety Instructions for Spare Parts Installation Instructions
Flowmeter
EN KO 01/03/201828/11/201325/04/2013언어:
영어
버전:
01/03/2018
파일 크기:
139.5 KB
파일 이름:
EA01051DA2_0318.pdf
-
-
-
설치 설명서(EA)
Replacing the display module Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50 -
-
-
설치 설명서(EA)
Replacing sensor A+B Installation Instructions
t-mass A, B 150
EN KO 01/10/201827/03/201524/04/2012언어:
영어
버전:
01/10/2018
파일 크기:
435.9 KB
파일 이름:
EA00112DA2_0318.pdf
-
-
-
설치 설명서(EA)
Activating application packages
Promag 100, 200, 400, Promass 100, 200, Prosonic Flow 100, 200, Prowirl
200, t-mass 150EN KO 03/03/202015/02/2019언어:
영어
버전:
03/03/2020
파일 크기:
406.9 KB
파일 이름:
EA01249DA2_0220.pdf
-
-
-
설치 설명서(EA)
Replacing small parts Installation Instructions
t-mass A, B, T 150
EN KO 01/10/201823/06/201504/03/201424/04/2012언어:
영어
버전:
01/10/2018
파일 크기:
528.1 KB
파일 이름:
EA00111DA2_0418.pdf
-
-
-
Ex 안전 지침서(XA)
Proline t-mass 150
ATEX: II3G Ex nA IIC T4…T1 or Ex ec IIC T4...T1
IECEx: Ex nA IIC T4...T1 or Ex ec IIC T4...T1EN KO 01/04/202222/12/201626/11/201419/12/2013언어:
영어
버전:
01/04/2022
파일 크기:
607.6 KB
파일 이름:
XA01237DEN_0422-00.pdf
-
도면 내 번호별 예비 부품 검색
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Kit 10 terminal block, 8-pin,t-mass 150
-
Terminals
도면 번호주문 코드3771158893 -
-
Electronic t-mass A/B 150
-
Electronic
도면 번호주문 코드30XPD0006- -
-
Display module, SD02, push buttons
-
Display
도면 번호주문 코드40XPD0024- -
-
Kit cover Alu, sight glass, gasket
-
Cover
도면 번호주문 코드2071158894 -
-
Kit cover Alu, blind version, gasket
-
Cover
도면 번호주문 코드2071158895 -
-
Kit 10 cable glands M20x1,5 grey
-
Connection (electrical)
도면 번호주문 코드1550103658 -
-
Kit 10 cable glands M20x1.5 Ex
-
Connection (electrical)
도면 번호주문 코드1550098036 -
-
Kit 10 ext. M20x1.5/G 1/2" (plug PVC)
-
Connection (electrical)
도면 번호주문 코드1550098041 -
-
Kit 10 ext. M20x1,5/G 1/2" (plug brass)
-
Connection (electrical)
도면 번호주문 코드1571115505 -
-
Kit 10 ext. M20x1.5/NPT 1/2" (plug PVC)
-
Connection (electrical)
도면 번호주문 코드1550098042 -
-
Kit 10 ext. M20x1,5/NPT1/2"(plug brass)
-
Connection (electrical)
도면 번호주문 코드1571115509 -
-
Kit socket, M20x1,5/M12x1, NBR
-
Connection (electrical)
도면 번호주문 코드1571240315 -
-
Kit plug, M20x1,5/M12x1, NBR
-
Connection (electrical)
도면 번호주문 코드1571240316 -
-
Kit housing gaskets, t-mass 150
-
Sealing
도면 번호주문 코드6571158896 -
-
Kit housing parts, t-mass 150
-
Housing/housing accessories
도면 번호주문 코드1971158897 -
-
Plate flow conditioner 19 hole
-
further parts
주문 코드DK6ST- -
-
Spare RFID TAG
-
further parts
주문 코드XPRFID- -
-
Spare IEC TAG
-
further parts
주문 코드XPSPEC- -
-
Kit weather protec.cover, t-mass 150
주문 코드71240320
