사양 정보
-
Material process membrane
-
Measuring cell
100 mbar...40 bar
(1.45 psi...580 psi)
적용 분야

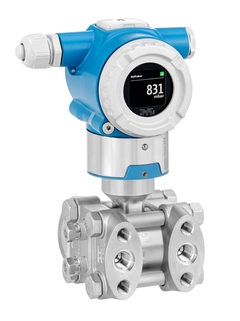

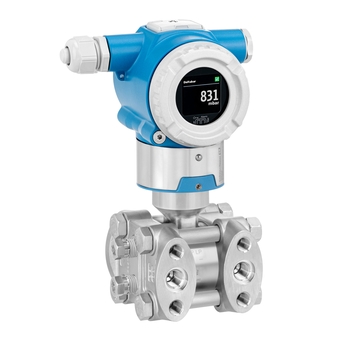

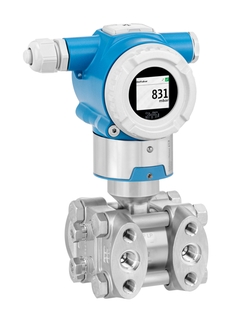

Deltabar PMD50은 액체 및 가스 측정을 위한 금속 멤브레인 차압 트랜스미터입니다. 표준 어플리케이션에 최적화되어 있으며 직관적인 작동 기능을 제공합니다.
©Endress+Hauser
| FLEX 선택 |
기술적 우수성 |
단순성 |
Fundamental 선택
기본적인 측정 요구사항 충족
|
기술적 우수성
|
단순성
|
|
|
기술적 우수성
|
단순성
|
Extended 선택
혁신적인 기술로 프로세스 최적화
|
기술적 우수성
|
단순성
|
Xpert 선택
가장 까다로운 어플리케이션 요구사항 충족
|
기술적 우수성
|
단순성
|
Loading alternative products
-
-
Characteristic
Transmitter with metal membrane
for differential pressure
monitoring in liquids or gases.
Intuitive and clear wizard for
commissioning.
-
Supply voltage
Ex d, Ex e, non-Ex:
10.5...35V DC
Ex i: 10.5...30V DC
-
Reference Accuracy
Standard:
up to 0.065 %
Platinum:
up to 0.055 %
-
Long term stability
0.05 % of URL/ year
0.13 % of URL/ 5 years
0.23 % of URL/ 10 years
-
Process temperature
-40°C...+110°C
(-40°F...+230°F)
-
Ambient temperature
-40°C...+85°C
(-40°F...+185°F)
-
Measuring cell
100 mbar...40 bar
(1.45 psi...580 psi)
-
Smallest calibratable span
-
-
-
-
-
Material process membrane
-
-
-
-
-
Certificates / Approvals
ATEX, FM, IECEx, JPN Ex,
INMETRO, NEPSI
-
-
Design approvals
EN10204-3.1,
NACE MR0103,
NACE MR0175
-
Specialities
Zero/Span buttons,
Testclamp,
RFID TAG for easy identification
최다 다운로드
-
TI Deltabar PMD50
Differential pressure, level and flow measurement in liquids or gases
HART
|
EN
|
KO
|
|
|
29/03/2024
|
|
|
|
|
언어:
|
영어
|
|
버전:
|
29/03/2024
|
|
파일 크기:
|
1.3 MB
|
|
파일 이름:
|
TI01774PEN_0324-00.pdf
|
-
BA Deltabar PMD50
Differential pressure measurement
HART
|
EN
|
KO
|
|
|
29/03/2024
|
|
|
|
|
언어:
|
영어
|
|
버전:
|
29/03/2024
|
|
파일 크기:
|
1.4 MB
|
|
파일 이름:
|
BA02333PEN_0324-00.pdf
|
39 설명서
-
Differential pressure, level and flow measurement in liquids or gases
HART
|
EN
|
KO
|
|
|
29/03/2024
|
|
|
|
|
언어:
|
영어
|
|
버전:
|
29/03/2024
|
|
파일 크기:
|
1.3 MB
|
|
파일 이름:
|
TI01774PEN_0324-00.pdf
|
-
Differential pressure measurement
HART
|
EN
|
KO
|
|
|
29/03/2024
|
|
|
|
|
언어:
|
영어
|
|
버전:
|
29/03/2024
|
|
파일 크기:
|
1.4 MB
|
|
파일 이름:
|
BA02333PEN_0324-00.pdf
|
-
Differential pressure measurement
HART
|
언어:
|
영어
|
|
버전:
|
29/03/2024
|
|
파일 크기:
|
1.3 MB
|
|
파일 이름:
|
GP01223PEN_0124-00.pdf
|
-
|
EN
|
KO
|
|
|
29/03/2024
|
|
|
|
|
언어:
|
한국어
|
|
버전:
|
29/03/2024
|
|
파일 크기:
|
1.2 MB
|
|
파일 이름:
|
KA01680PKO_0123-00.pdf
|
-
Gammapilot, Micropilot, Liquiphant
Cerabar, Deltabar
|
EN
|
KO
|
|
|
20/02/2023
|
|
|
|
|
25/05/2020
|
|
|
|
|
언어:
|
영어
|
|
버전:
|
20/02/2023
|
|
파일 크기:
|
465.7 KB
|
|
파일 이름:
|
EA01306FEN_0223-00.pdf
|
-
|
EN
|
KO
|
|
|
06/06/2024
|
|
|
|
|
언어:
|
한국어
|
|
버전:
|
06/06/2024
|
|
파일 크기:
|
1.2 MB
|
|
파일 이름:
|
EA01497FKO_0124-00.pdf
|
-
|
언어:
|
영어
|
|
버전:
|
06/06/2024
|
|
파일 크기:
|
467 KB
|
|
파일 이름:
|
EA01495FEN_0124-00.pdf
|
-
|
EN
|
KO
|
|
|
06/06/2024
|
|
|
|
|
언어:
|
한국어
|
|
버전:
|
06/06/2024
|
|
파일 크기:
|
1.3 MB
|
|
파일 이름:
|
EA01496FKO_0124-00.pdf
|
-
EA Flanges, seals, mounting kit
Deltabar
|
EN
|
KO
|
|
|
06/06/2024
|
|
|
|
|
11/03/2022
|
|
|
|
|
31/07/2020
|
|
|
|
|
언어:
|
영어
|
|
버전:
|
06/06/2024
|
|
파일 크기:
|
650.8 KB
|
|
파일 이름:
|
EA01315PEN_0324-00.pdf
|
-
Locking screw NPT¼
316L, alloy
Deltabar PMD55B, PMD75B
Deltabar M PMD55, Deltabar S PMD75
|
언어:
|
영어
|
|
버전:
|
31/07/2020
|
|
파일 크기:
|
153.4 KB
|
|
파일 이름:
|
EA01318PEN_0120.pdf
|
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Blind plug, M20, 316L, o-ring EPDM
-
Blind plug, M20, Alu, o-ring EPDM
-
-
-
-
Cable gland M20, brass nickel plated
-
-
Ground terminal Housing L+P
-
-
-
-
Cover Alu, sight glass, Ex d
-
Cover red Alu, sight glass, Ex d
-
Cover 316L, sight glass, Ex d
-
-
Cover red Alu, closed, Ex d
-
Cover sealing HNBR, 5 pieces
-
-
Terminal unit TU300A, 4-20mA
-
Terminal unit TU301A, 4-20mA, OVP
-
O-ring 44.0x3.0 FKM 70, 4 pieces
-
O-ring 44.0x3.0 EPDM 70, 4 pieces
-
O-Ring , 44.2 x 3.0 FFKM 75, 2 pcs.
-
Locking screw (2x), NPT1/4, 316L
-
Valve block, 3x EN61518_milled/cp1.4404
-
Valve block, 5x EN61518_milled/cp1.4404
-
Mount.bracket 3/5 valve, stainless steel
-
Mounting bracket standard, 7/16-20 UNF
-
Valve block, 3x EN61518 _cpl 1.4404_Gr.
-
Valve block, 5x EN61518 _cpl 1.4404_Gr.
