사양 정보
-
Accuracy
+/- 2 mm + 0.17% of measured distance
-
Process temperature
-40 °C...80 °C
or 150 °C,
(-40 °F...176 °F
or 302 °F) -
Process pressure / max. overpressure limit
0.7 bar...1.5 bar abs
(10 psi...22 psi) -
Max. measurement distance
45 m (148 ft)
-
Main wetted parts
UP (unsaturated polyester)
Silicon / Al PTFE coated
적용 분야

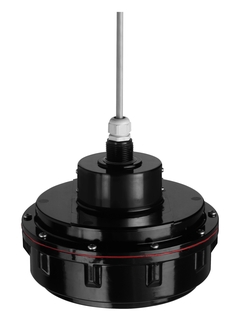

FDU95 초음파 센서는 분말 및 입자가 거친 벌크 물질의 레벨을 비접촉식으로 연속 측정하며, 유지보수가 필요 없습니다. 유전상수, 밀도 또는 습도의 영향을 받지 않으며 센서의 자가 세정 효과로 점착에 의한 영향 없이 측정합니다. 방폭 지역에 적합하고, 최대 측정 범위는 고체에서 45m (148ft)입니다.
사일로, 벨트, 비축물 및 분쇄기의 벌크 물질의 레벨을 비접촉식으로 연속 측정하기 위한 센서입니다. 일반적으로 높이가 낮은 구조물에서의 측정에 사용됩니다.
프로세스 연결부: 나사형
온도: -40 ~ +80°C 또는 +150°C (-40 ~ +176°F 또는 +302°F)
압력: +0.7 ~ +1.5bar (+10 ~ +22psi)
최대 측정 범위: 고체에서 45m (148ft)
불감대: 0.7m / 80°C (2.3ft), 0.9m / 150°C (2.9ft)
국제 방폭 인증
장점
TOF (Time-of-Flight) 보정을 위한 통합 온도 센서 온도 센서 온도 변화가 발생하더라도 정확한 측정 가능
트랜스미터와 별도로 설치되어 혹독한 주변 조건에 적합
(최대 300m)자가 세척 효과로 축적물 형성 감소
간단한 시운전을 위한 트랜스미터 FMU90/FMU95용 통합 자동 센서 검출
내후성 및 방수(IP 68)
비접촉식 측정 방식으로 서비스 요구 사항 최소화
국제 분진 방폭 및 가스 방폭 인증 사용 가능
