사양 정보
-
Output
WirelessHART communication interface
Transmission rate: Nominal 250 kBits/s
Operating frequency: 2.4 GHz (ISM band)
Transmission range under reference conditions:
Outdoor 250 m, indoor 50 m -
Display
Integral via 3 LEDs
적용 분야

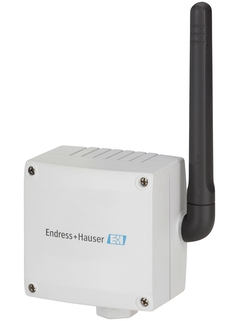

WirelessHART Adapter SWA70은 연결된 현장 계기에서 WirelessHART Fieldgate로 4 ~ 20 mA/HART 신호를 무선 전송하는 인터페이스 모듈로, 배터리 팩이나 전원 공급 장치를 통해 전원을 공급받습니다. 이 WirelessHART Adapter는 방폭 및 비방폭 지역 어플리케이션에서 사용할 수 있습니다.
프로세스 최적화: WirelessHART 어댑터를 연결해 비용과 작업을 최소화하면서 플랜트를 모니터링하고 최적화합니다.
탱크 및 사일로의 레벨 모니터링: 측정값, 계기 및 배터리 상태가 정기적으로 상위 시스템으로 전송됩니다.
플랜트 상태 모니터링: 무선 계기가 플랜트에서 접근성이 제한적이거나 배선 비용이 제한적인 중요 지점에 설치됩니다. 데이터 흐름과 진단이 개선되어 플랜트 신뢰성과 안전성이 향상됩니다.
장점
HART 계기가 WirelessHART 기술로 신속하게 업그레이드됩니다.
4~20 mA 현장 계기를 WirelessHART 네트워크에 신속하게 통합
멀티드롭 모드에서 1대의 4~20 mA 현장 계기와 최대 4대의 HART 현장 계기를 WirelessHART 어댑터에 연결할 수 있음
버스트 모드 및 이벤트 알림 지원
비용이 드는 케이블 배선 없이 원격 및 접근이 어려운 HART 계기를 제어실에 연결
손쉬운 계획, 신속한 설치 및 통합
동영상
| FLEX 선택 | 기술적 우수성 | 단순성 |
|---|---|---|
Fundamental 선택 기본적인 측정 요구사항 충족 |
기술적 우수성
|
단순성
|
Lean 선택 핵심 프로세스를 손쉽게 처리 |
기술적 우수성
|
단순성
|
Extended 선택 혁신적인 기술로 프로세스 최적화 |
기술적 우수성
|
단순성
|
Xpert 선택 가장 까다로운 어플리케이션 요구사항 충족 |
기술적 우수성
|
단순성
구성에 따라 다름 |
Loading alternative products
성공 사례
최다 다운로드
67 설명서
-
-
요약 지침서(KA)
WirelessHART Adapter SWA70 Brief Operating Instruction DE, EN, FR, ES, IT, NL
Intelligentes Funkmodul
Intelligent wireless modem
Modem sans fil intelligent
Modem inteligente wireless
Modem wireless intelligente
Intelligente draadloze modem -
-
-
Ex 안전 지침서(XA)
WirelessHART adapter SWA70
4-20 mA HART
II 2 G Ex ia IIC Gb
II 2 D Ex tb [ia] IIIC Db언어:
영어
버전:
02/08/2021
파일 크기:
456.6 KB
파일 이름:
XA02655FEN_0121.pdf
-
-
-
Ex 안전 지침서(XA)
XA WirelessHART adapter SWA70
4-20 mA HART
Ex ia IIC T4/T3 Gb
Ex tb [ia] IIIC T70°C DbEN KO 26/02/2024언어:
영어
버전:
26/02/2024
파일 크기:
561.5 KB
파일 이름:
XA03229FEN_0124-00.pdf
-
-
-
Ex 안전 지침서(XA)
Safety Instructions WirelessHART-Adapter SWA70
ATEX: II 2 G Ex ia IIC T4 Gb, II 2 D Ex tb [ia] IIIC T70°C Db
IECEx: Ex ia IIC T4 Gb, Ex tb [ia] IIIC T70°C Db
BVS 09 ATEX E 134;IECEx BVS 09.0062EN KO 06/06/201331/12/201021/01/2010언어:
영어
버전:
06/06/2013
파일 크기:
487 KB
파일 이름:
XA00506FA3_1413.pdf
-
-
-
Ex 안전 지침서(XA)
WirelessHART adapter SWA70
4-20 mA HART
ATEX, IECEx:
Ex ia IIC Gb
Ex tb [ia] IIIC DbEN KO 07/06/202116/08/201720/09/201626/02/2016언어:
영어
버전:
07/06/2021
파일 크기:
459.4 KB
파일 이름:
XA01366FEN_0420.pdf
-
-
-
Ex 안전 지침서(XA)
WirelessHART adapter SWA70
4-20 mA HART
1Ex ia IIC T4/T3 Gb X
Ex tb [ia] IIIC T70°C Db XEN KO 18/01/202119/03/201828/06/2016언어:
영어
버전:
18/01/2021
파일 크기:
459.8 KB
파일 이름:
XA01505FEN_0321.pdf
-
-
-
Ex 안전 지침서(XA)
WirelessHART adapter SWA70 JPN: Ex ia IIC T4 Gb Ex ia IIC T3 Gb Safety Instructions
Communication, Hardware and Software
EN KO 06/08/2018언어:
영어
버전:
06/08/2018
파일 크기:
168 KB
파일 이름:
XA01761FEN_0118.pdf
-
-
-
Ex 안전 지침서(XA)
WirelessHART-Adapter SWA70
CSA Control Drawing
960018577 B
4..20 mA HART (IS)EN KO 13/01/201720/12/2010언어:
영어
버전:
13/01/2017
파일 크기:
470 KB
파일 이름:
XA00538FEN_1416.pdf
-
